一、方案概述

透平压缩机组是石油石化生产流程中的核心关键动设备，承担工艺介质增压、循环输送任务，机组由透平（汽轮机 / 燃气轮机）驱动压缩机本体，属于高速重载、连续 24 小时不间断运行设备，机组故障会直接造成整套工艺装置非计划停机，引发装置降负荷、全线停车、介质泄漏，带来巨大经济损失与安全生产风险。本方案针对透平压缩机组，采用森瑟科技整套在线监测硬件体系：INSDG 智能边缘计算网关、311AT/340ATM2 在线本安温振传感器、16A5 高性能配套线缆，构建 7×24 小时在线实时状态监测系统，对比传统人工巡检，论证在线长期监测在关键机组上的必要性，实现早期故障识别、预警、预测性维护，替代传统事后维修，降低重大设备事故风险。

二、透平压缩机组在生产流程中的重要性分析

1. 工艺核心节点：透平压缩机组属于石化装置 “心脏” 设备，上游衔接反应单元，下游供给分离、合成、加氢等工序，机组一旦故障停机，下游整套工艺链被迫中断；部分工况下介质为易燃易爆、有毒高压气体，设备失效会引发安全事故、环保事件。

2. 设备本体高价值、维修周期长：透平压缩机组转子、轴瓦、密封、齿轮等核心部件制造复杂，备件采购周期长，一旦发生轴承烧瓦、转子碰摩、叶片损伤，维修成本极高，停机损失远大于设备本身维修费用。

3. 故障演化快，隐蔽性强：机组运行转速高，轴承磨损、转子不平衡、油膜涡动、密封失效、叶片裂纹等早期故障仅体现为微弱振动与温度变化，没有明显异响、外观异常；故障从萌芽发展至恶性损坏周期短，很多故障爆发在两次人工巡检间隔内，事后发现已经造成不可逆损伤。

4. 连续运行属性：石化装置大多全年连续运行，机组启停机成本高，不允许频繁停机开盖检查，很难依靠停机检修发现早期潜在缺陷。

综上：透平压缩机组属于装置 A 类关键设备，不适合仅依靠定期人工巡检做状态管控，必须配置长期在线状态监测手段。

三、在线长期监测与人工巡检对比评估

3.1 传统人工巡检（寻检）局限性

人工巡检依靠巡检人员定时到现场，手持测振仪、测温枪采集数据，属于快照式间断采集。

1. 时间盲区大：巡检为小时级 / 班次级，两次巡检之间的瞬态故障、启停机过临界、负载波动带来的振动冲击无法捕捉，70% 以上的旋转设备故障爆发发生在巡检间隙，早期微弱特征被遗漏。

2. 人为误差大：受人员经验、现场环境、测点接触条件影响，振动读数离散大；透平机组很多故障特征体现在振动波形、频谱，普通巡检人员仅读取振动烈度数值，无法识别轴承冲击、调制、包络等早期故障信号。

3. 无法连续趋势跟踪：只能得到离散时间点数据，难以观察振动、温度缓慢劣化趋势，很难预判故障发展速度。

4. 人员安全风险：石化防爆高危区域，高频次现场巡检增加人员暴露在危险工况的作业风险。

人工巡检定位：作为在线监测系统的补充验证手段，不能作为关键透平压缩机组的主要状态监控手段。

3.2 在线长期监测核心优势

1. 7×24 不间断采集，覆盖机组正常运行、变负荷、启停机、扰动波动全工况，捕捉瞬态冲击、短时异常，消除时间盲区。

2. 连续波形、频谱、温振同步采集，可做长周期趋势分析，识别缓慢劣化，预判剩余运行窗口，指导预测性维护。

3. 边缘端智能诊断，实时预警，异常发生即刻输出报警，不等人员到现场，把故障消灭在萌芽阶段。

4. 降低现场人员巡检频次，减少高危区域人员作业，保障人身与装置安全。

3.3 综合评估结论

对于透平压缩机组这类石化 A 类核心机组，在线长期监测重要性高于传统人工巡检；在线监测为主，人工巡检为辅，二者结合，构建完整设备状态管控体系。 普通辅助泵机等 B/C 类设备可以以巡检为主；但透平压缩机组不可以只依靠巡检，必须实施在线长期监测。

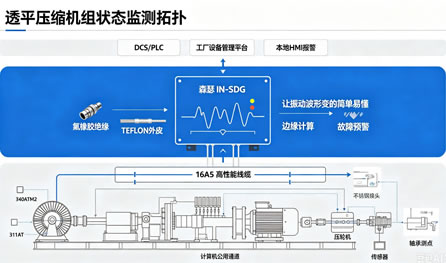

四、系统总体架构（森瑟整套硬件方案）

整体分为三层：感知层（本安温振传感器）传输层（16A5 高性能线缆）边缘计算层（INSDG 智能边缘计算网关），网关输出诊断结果、振动特征值、报警信息对接工厂 DCS/PLC、设备管理平台，实现 “让振动波形变的简单易懂”，把复杂原始振动波形、频谱在网关边缘端完成解析，输出健康评分、故障提示，降低对专业振动分析师依赖。

4.1 感知层：森瑟在线本安温振传感器 311AT、340ATM2

针对透平压缩机的透平侧、压缩机侧轴承壳体布置测点，选用本安防爆温振一体 IEPE 加速度传感器，适配石化易燃易爆现场森瑟科技。

1. 311AT 本安温振传感器 适用于机组滚动轴承部位、齿轮箱测点，环形剪切陶瓷敏感元件，金属激光焊接密封，信号地内部与外壳隔离，抗 EMI 电磁干扰；同时采集振动加速度与壳体温度，宽温40~+125℃，具备本安防爆资质，适合石化防爆区域长期在线安装，支持螺纹刚性安装，保证振动信号真实传递。

2. 340ATM2 本安温振传感器 侧重透平机组滑动轴承壳体监测，宽频响应，抗冲击性能优异，适配透平压缩机联动机组强冲击、复杂工况；本安防爆认证，温振同步输出，适合高速重载滑动轴承壳体振动温度监测，长期连续在线服役，免维护设计，满足装置长年运行需求。

测点布置原则：透平输入端轴承、透平输出端轴承、压缩机各段轴承、齿轮箱轴承位置分别布置 311AT/340ATM2 传感器，每个测点同步采集振动 + 温度。

4.2 传输层：16A5 高性能线缆

采用森瑟 16A5 专用 IEPE 传感器线缆，作为传感器与 INSDG 网关之间信号传输链路，硬件特性：

· 纯不锈钢内外接头，抗腐蚀、抗现场磕碰，接头密封可靠，适合石化油气厂区潮湿、腐蚀性气体环境；

· 氟橡胶绝缘体包金属结构，绝缘性能优异，抗老化，耐油、耐化学品侵蚀；

· TEFLON（特氟龙）线缆外皮，耐高温、耐低温，耐磨，抗油污，不易硬化开裂，保障长距离微弱振动信号低损耗传输，降低现场干扰引入，避免线缆老化造成信号失真、误报警。

整套线缆接头绝缘外皮全链路适配防爆现场，杜绝普通线缆容易出现的绝缘下降、外皮破损、接头锈蚀故障点。

4.3 边缘计算层：INSDG 智能边缘计算网关（方案核心）

产品理念：让振动波形变的简单易懂，解决传统 CMS 系统原始波形复杂，现场运维人员看不懂频谱波形的痛点，ARM+DSP 双 CPU 架构，具备本地边缘算力，不需要全部原始数据回后台再分析，现场完成信号处理与简易诊断。

核心功能特点

1. 多通道同步采集 IEPE 传感器信号，接入 311AT、340ATM2 温振传感器原始振动波形，本地完成 FFT 频谱、包络解调、时域冲击分析；

2. 边缘端智能算法处理：原始复杂振动波形在网关内部完成解析，不需要运维人员解读海量原始波形，直接输出：设备健康评分、振动烈度、温度数值、趋势曲线、文字化故障提示，例如 “轴承早期点蚀风险”“振动异常升高预警”，把专业振动分析下沉到边缘端，降低使用门槛森瑟科技；

3. 本地 HMI 显示，现场即可查看状态、报警信息，同时支持 ModbusTCP 等协议对接 DCS、PLC、工厂设备管理系统，上传特征值、报警；原始波形、频谱可按需上传至上层平台做深度复盘诊断；

4. 自带本地存储（16G），异常时刻自动保存波形快照，记录故障发生瞬间数据，方便事后故障溯源；

5. 工业宽温导轨安装，适配石化现场机柜间环境，支持透平压缩机组变转速、变负载工况，自动建立基线，降低变工况带来的误报警。

五、系统功能设计

1. 实时在线监测：7×24 小时不间断采集各测点振动加速度、振动烈度、壳体温度，保存历史趋势，支持查看日、周、月、年趋势曲线；覆盖机组正常运行、启停、变负荷全工况。

2. 边缘智能预警报警：INSDG 网关本地设置多级阈值（预警、报警），温振任一参数超标立即报警；同时基于波形特征做故障早期预警，在振值尚未达到传统报警阈值时识别早期损伤。

3. 故障特征识别：针对透平压缩机组典型故障：转子不平衡、不对中、油膜涡动、轴承磨损点蚀、齿轮故障、密封故障，通过边缘端对振动波形、包络、频谱解析实现早期提示。

4. 数据对接输出：将健康状态、报警、特征值上传至现有工厂控制系统；同时保留原始波形，当需要深度故障分析时，可调取原始波形做专业诊断。

5. 巡检协同：在线系统报警触发后，指导人工巡检做现场复核确认；日常巡检可把巡检记录录入系统，实现在线数据 + 离线巡检记录统一管理。

六、实施部署方案

1. 测点确认：梳理透平压缩机组轴承、齿轮箱位置，确定每个测点选用 311AT 还是 340ATM2；做刚性底座加工，保证传感器安装刚度。

2. 布线施工：使用 16A5 高性能线缆完成传感器至机柜间 INSDG 网关布线，线缆做防爆防护、固定，不锈钢接头可靠锁紧，做好屏蔽接地。

3. 系统安装调试：INSDG 网关导轨安装于防爆机柜，接入供电与网络，完成传感器通道配置、机组转速关联，建立设备基线，设置报警阈值。

4. 现场标定验证：机组正常运行工况下，对比手持巡检仪器读数，校验系统温振数据准确性。

5. 运维培训：针对现场运维人员培训 INSDG 网关本地显示、报警查看，理解健康评分与故障提示，掌握基础异常处置流程。

七、运维模式建议

1. 核心原则：在线长期监测为主，人工巡检为辅。

2. INSDG 网关实时监测，异常第一时间推送报警；运维人员优先以在线系统状态作为判断依据。

3. 保留定期人工巡检：作为系统校验，核对传感器安装、线缆完好性；当系统发出预警 / 报警时，人工到现场复核，确认设备实际状态。

4. 定期导出历史趋势，结合生产工况做机组状态评估，把维修计划安排在装置计划停工窗口，实现预测性维护。

八、方案价值总结

1. 安全价值：消除透平压缩机组的巡检时间盲区，早期捕捉轴承、转子潜在故障，规避机组损坏、介质泄漏、装置非计划停车安全风险。

2. 经济价值：提前识别劣化趋势，避免恶性故障造成高额维修、装置停产损失，把被动抢修转为预测性维护。

3. 使用体验优势：依托森瑟 INSDG 网关 “让振动波形变的简单易懂”，将复杂振动波形在边缘侧完成解析，不需要专职振动分析师也可以看懂设备状态，降低石化工厂在线监测使用门槛；整套 311AT/340ATM2 传感器 + 16A5 线缆 + INSDG 网关硬件体系适配石化防爆高危现场，硬件长期可靠稳定，适配装置长年连续运行工况。

4. 管理提升：实现关键透平压缩机组状态数字化管控，数据可对接现有工厂平台，完善设备全生命周期管理。
