一、方案总则 （承接森瑟机泵群、高危泵监测方案体系，主打全时段在线监测，适配石化易燃易爆连续生产工况）
1.1 方案背景与实施必要性
石油石化加氢、制氢、天然气增压、合成装置核心动设备以往复式压缩机为主，介质多为氢气、甲烷、乙烯、硫化氢等易燃易爆剧毒介质，遵循API618往复压缩机设计标准，24h连续重载运行，是全厂工艺压力、物料循环的核心机组。 往复压缩机故障特征隐蔽、破坏性极强：气阀泄漏、活塞环磨损、活塞杆下沉、十字头瓦拉伤、气缸带液、填料密封失效等隐性故障初期无明显工艺波动，人工巡检仅靠听音测温，无法捕捉高频冲击、pV 曲线畸变、活塞杆偏移等早期特征；一旦故障恶化，会引发撞缸、介质大量泄漏、起火爆炸、全线非计划停工，单次停机直接造成百万级产能损失与安全环保追责。
当前行业痛点：
l 仅依靠 DCS 基础压力、温度测点，无振动、位移、缸内动态压力专项在线监测，故障预警滞后；
l 高端成套往复机在线监测系统硬件、施工、平台集成成本极高，批量机组投入压力大；
l 人工定点巡检间隔长、数据无连续趋势，夜间、节假日故障无法第一时间发现；
l 无分层监测逻辑，增压主压缩机与辅助空气压缩机采用同一监测标准，资源浪费或监测不足。
本方案延续机泵群分层分级、高低搭配、防爆本安、PLC 直连 + 边缘计算技术路线，以7×24h 不间断在线监测为核心，区分一级高危工艺往复压缩机、二级通用辅助往复空压机两套在线硬件配置，搭配便携诊断设备复核校验，实现全机组全天候状态可控、故障提前预警、报警闭环处置，兼顾安全合规与项目经济性。

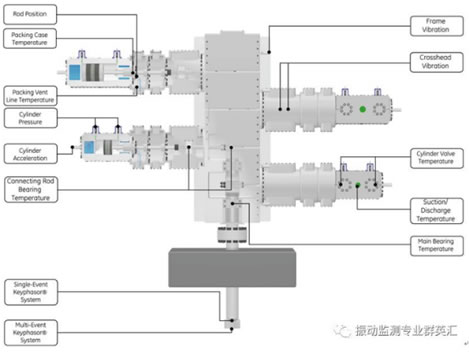

往复压缩机标
准测点布置图
1.2 适用范围
适用于石油石化厂区所有往复式压缩机：加氢高压往复机、天然气增压压缩机、乙烯 / 合成气工艺压缩机、污水沼气压缩机、仪表空气往复空压机；覆盖炼化装置区、氢提纯单元、罐区增压站、动力空压站；适配老旧机组在线改造、新建装置成套配套、现有 DCS/PLC 系统扩容升级场景。
1.3 核心设计原则
(1) 24h 在线不间断监测优先：核心机组全测点实时采集、中控实时弹窗报警，无监测空档，杜绝夜间无人值守盲区；
(2) 防爆安全合规：全部感知设备 Ex ia IIC T4 本安防爆，适配石化 1 区、2 区爆炸危险区域，满足安监、环保核查标准；
(3) 分层差异化在线配置：高危工艺压缩机高配全维度在线监测，辅助空压机轻量化在线组网，严控整体投入；
(4) 兼容现有控制系统：4-20mA 模拟量直连厂区 PLC/DCS，边缘网关 Modbus TCP 对接中控平台，无需全新搭建独立监控系统；
(5) 故障全维度识别：融合振动、冲击脉冲、活塞杆位移、缸内动态压力、多点位温度、键相时序多参数联合分析，区分工艺波动与机械本体故障，降低误报警；
(6) 可落地闭环运维：标准化安装、一键标定、分级报警处置流程，运维人员简单培训即可完成日常管理。
(7) 二、往复压缩机运行价值与故障全链路影响
(8) 2.1 机组稳定运行对石化生产的核心意义
往复压缩机是高压化工工艺的 “动力心脏”：加氢装置依靠高压往复机实现油品加氢精制、天然气压缩机保障外输管网压力、合成气压缩机支撑化工合成反应，机组连续稳定是装置满负荷运行的硬性前提。
· 一级高危工艺压缩机停机：整套主装置紧急泄压停工，上下游工序物料全线中断；
· 二级空压机故障：仪表风中断，全厂调节阀、紧急切断阀失控，触发全厂安全联锁。
2.2 典型故障及 24h 在线监测缺失带来的风险
往复压缩机分为机械类故障、热力气路故障两大类，隐性故障持续发展会逐级放大风险：
(1) 气阀 / 活塞环泄漏（热力故障）：吸气 / 排气阀片断裂、活塞环磨损，缸内 pV 曲线畸变、阀温异常升高，介质内漏导致能耗飙升、压缩效率下降，长期运行引发气缸过热、介质爆燃；人工巡检无法捕捉微小泄漏，仅在线缸内压力 + 阀温组合监测可提前 3~6 个月预警。
(2) 活塞杆下沉 / 偏移（核心机械故障）：支撑环、填料磨损，活塞杆水平 / 垂直位移超标，极易发生拉缸、活塞杆断裂、剧毒高压介质喷射泄漏，属于重大安全隐患，必须电涡流位移传感器 24h 连续监测曲轴相位下的活塞杆轨迹。
(3) 十字头 / 大小头轴瓦磨损：低频振动 + 温度缓慢漂移，冲击脉冲信号持续增大，未及时处置会出现抱轴、曲轴拉伤，大修周期延长至 7~15 天。
(4) 气缸带液、撞缸：缸内液体冲击产生高频瞬时振动峰值，瞬时冲击可直接击碎气缸、阀组，在线加速度高频采集可毫秒级捕捉冲击信号，触发紧急降负荷联锁。
(5) 底座 / 机身松动、共振：低频振动持续超标，管线焊缝疲劳开裂，可燃介质泄漏起火。
(6) 润滑、冷却失效：轴承、填料函温度持续爬升，在线多点位 PT100 测温实时追踪温升趋势。
(7) 无 24h 在线监测的直接损失：故障夜间突发无人预警，从小型磨损演变为重大设备损毁 + 安全事故；非计划停工产能损失、备件大修成本、环保处罚三重叠加。
三、现有监测模式痛点与本方案 24h 在线优化思路
3.1 传统监测核心短板
1) 人工巡检间断性：每日 1~2 次点检，夜间、凌晨、节假日无监测，故障爆发无预警窗口；仅靠手感、听音，无连续数据趋势，微小漂移无法识别。
2) 原厂 DCS 监测维度单一：仅采集进出口压力、介质总温，缺失气缸振动、活塞杆位移、阀组温度、缸内动态压力等故障特征参数，只能发现完全失效故障，无提前预判能力。
3) 统一配置成本失衡：所有压缩机部署高端多通道在线采集站，空压站数十台辅助空压机过度投入；仅核心机组部署、辅助机组零监测则存在大面积安全盲区。
4) 数据无法时序联动：无曲轴键相同步信号，无法绘制 pV 示功图，难以区分是工艺负荷波动还是设备本体故障，误报警频发。
3.2 分层 24h 在线监测差异化方案逻辑
按照机组工艺风险等级划分为一级高危工艺往复压缩机、二级通用辅助往复空压机，全部实现全天候在线不间断采集，仅硬件配置、测点密度、联锁逻辑区分，搭配便携设备完成月度校验、异常深度诊断，延续森瑟统一设备型号体系：
① 一级高危工艺压缩机（加氢 / 天然气 / 合成气高压机组） 全维度高配在线监测：311V 防爆振温一体化变送器（4-20mA 直连 PLC）+ 电涡流活塞杆位移传感器 + 缸内动态压力变送器 + 多通道 IN-VCM 边缘采集网关 + 键相传感器，实现振动、冲击脉冲、活塞杆轨迹、缸内 pV 曲线、多点温度 7×24h 同步采集，支持危险阈值触发自动降负荷 / 紧急停机联锁，中控实时声光弹窗报警。
② 二级通用辅助往复空压机（仪表空气、低压沼气压缩机） 轻量化低成本在线组网：314A 低成本防爆振温传感器批量部署 + IN-VCM 多通道边缘网关，采集机身、轴承座振动 + 温度，24h 连续趋势分析，异常数据主动上传中控，无停机硬联锁，仅预警提醒，大幅降低单台机组硬件投入。
③ 全厂统一配套便携诊断设备：IN-91 手持振动仪（日常巡检校验在线传感器精度）、VT280 便携频谱分析仪（在线报警后现场频谱、冲击脉冲深度诊断，定位故障根源）。
四、全套在线监测硬件选型（防爆本安、森瑟标准化型号）
所有设备适配石化高温、腐蚀、易燃易爆工况，防护等级 IP67，316L 不锈钢外壳，支持 7×24h 长期连续稳定运行。
4.1 一级高危压缩机专用在线监测硬件（全维度 24h 不间断采集）
（1）311AT 防爆振温一体化变送器（核心机械振动监测）
· 防爆等级 Ex ia IIC T4，配合智能网关IN-VCM集成振动速度有效值 + PT100 测温双采集；
· 两路独立电压模拟量输出，振动、温度信号分别直连厂区模拟量模块；
· 频率覆盖 0.5Hz~13kHz，同步捕捉低频机身松动、高频轴承 / 气阀冲击脉冲；
· 部署点位：曲轴主轴承座、十字头滑道箱体、气缸缸盖、电机驱动端轴承座；
· 功能：24h 实时输出振动、温度数值，智能网关IN-VCM内设置三级报警阈值（预警 / 超标 / 危险联锁），超标立即触发中控声光报警。
（2）电涡流活塞杆位移传感器（专属安全监测）
· 本安防爆，非接触式连续采集活塞杆水平、垂直双向偏移量；
· 搭配 IN-VCM 网关同步键相信号，绘制曲轴每一转活塞杆运行轨迹圆；
· 精准识别支撑环磨损、活塞杆弯曲、填料间隙超标，位移达到危险值联动 PLC 降负荷；
· 单气缸配套 2 套（水平 + 垂直测点），高压往复机两侧气缸全覆盖。
（3）缸内动态压力变送器 + 键相传感器（热力故障核心监测）
· 高频压力变送器毫秒级采集缸内周期性压力，搭配曲轴键相时序信号，网关边缘计算生成实时 pV 示功图；
· 自动计算压缩比、阀泄漏特征值、活塞环损耗系数，24h 持续对比标准示功曲线，识别气阀内漏、带液、活塞环失效；
· 键相传感器同步所有测点时序，消除负荷波动带来的误报警。
（4）IN-VCM 防爆边缘采集网关（一级机组数据中枢）
· 多通道接入：兼容 4-20mA 模拟量、RS485 位移 / 压力传感器、键相脉冲信号；
· 7×24h 边缘计算、原始波形本地存储（本地缓存 30 天故障数据，PLC 信号中断不丢失记录）；
· 双通讯输出：4-20mA 硬接线直送 PLC 报警、Modbus TCP 无线 / 有线对接中控监测平台；
· 内置故障特征算法，自动筛选异常波形、压缩上传趋势数据，降低中控服务器负载。
4.2 二级辅助空压机轻量化在线硬件（低成本全覆盖 24h 监测）
314A 低成本防爆振温传感器 + IN-VCM 边缘网关批量组网
· 314A 体积小巧、安装无需打孔，螺纹固定于轴承座、气缸侧壁；
· 一体化采集振动、温度，RS485 总线多节点串联，单台 IN-VCM 网关可接入 32 台传感器；
· 网关 24h 不间断轮询采集所有空压机数据，自动生成日 / 周振动温度趋势曲线；
· 仅上传预警信号至 PLC，无紧急停机硬联锁，适合低压、低工艺风险机组，整套硬件成本仅为高端变送器方案 35%。
4.3 配套便携校验诊断设备（在线系统辅助闭环）
1. IN-91 手持振动仪：每日现场点检，对比在线传感器数值，校验数据精度，留存纸质 / 电子巡检台账，填补中控远程无法现场复核的短板；
2. VT280 便携振动分析仪：在线系统发出预警后，运维人员携带至现场，采集高频频谱、冲击脉冲、时域波形，精准区分气阀损坏、轴瓦磨损、底座松动等故障类型，出具检修判定依据，支撑计划性停机维修。
五、分层 24 小时在线监测部署实施方案（标准化可落地）
5.1 机组分级划分标准
一级高危工艺往复压缩机（全维度在线 + 停机联锁）
加氢高压压缩机、天然气外输增压机、乙烯 / 合成气高压压缩机、剧毒介质往复压缩机；介质含 H₂、H₂S、甲烷、芳烃，故障可引发爆炸、大面积介质泄漏、主装置全线停工。
二级通用辅助往复空压机（轻量化在线，仅预警无联锁）
仪表空气压缩机、低压沼气压缩机、循环水低压增压往复机；仅影响辅助系统，无重大爆炸泄漏风险。
5.2 分步落地实施流程（保障快速上线 24h 在线监测）
第一步：现场摸排、测点台账编制（1~3 个工作日）
工艺、设备、自控三方联合摸排每台压缩机：气缸数量、曲轴结构、介质压力 / 毒性等级、PLC 预留模拟量通道、防爆区域划分； 编制《往复压缩机在线监测点位部署清单》，明确：变送器 / 传感器安装位置、网关防爆机柜布置、4-20mA 线缆走向、键相齿盘安装方案、PLC 报警点位地址。
第二步：防爆硬件批量安装布线（3~8 个工作日，按机组数量调整）
1) 一级高危压缩机施工
2) 曲轴轴承、十字头、气缸盖刚性打孔，螺纹固定 311V 振温变送器，独立屏蔽防爆线缆敷设至 PLC 柜；
3) 气缸填料函外侧安装电涡流位移传感器，缸盖预留接口安装动态压力变送器，曲轴飞轮加装键相齿盘与传感器；
4) 防爆区域就近安装 IN-VCM 隔爆网关机柜，完成所有测点接线、信号隔离栅配套，满足本安防爆规范。
5) 二级辅助空压机施工
6) 批量安装 314A 振温传感器，RS485 总线串联布线，空压站集中部署 1 台 IN-VCM 网关统一采集全站机组数据，减少布线工程量。
7) 班组配发 IN-91、VT280 便携设备，完成设备初始化校准。
第三步：系统联调、参数阈值标定（2 个工作日）
1. 在线测点单通道信号测试，消除强电、变频器干扰，保证 7×24h 数据传输无断连；
2. 一级机组按介质压力、负荷工况差异化设置三级报警阈值：
o 一级预警（轻微异常）：振动 / 位移接近标准阈值，仅中控弹窗提示；
o 二级预警（中度超标）：声光报警，推送消息至设备主管；
o 三级危险（重度故障）：自动联锁机组降负荷 / 紧急停机，同步推送全厂设备管理系统；
3. 网关 pV 示功图算法标定，录入机组额定工况标准压力曲线，自适应不同负荷自动修正报警门限，规避工艺波动误报；
4. 二级空压机统一通用报警阈值，仅推送预警信号，不配置停机联锁。
第四步：运维培训、24h 值守制度落地（1 个工作日）
培训内容覆盖：在线监测系统中控查看操作、报警分级处置流程、传感器日常检查、IN-VCM 网关基础维护、VT280 故障频谱诊断；明确中控班组24 小时专人值守制度，杜绝夜间监测空档。
5.3 7×24 小时不间断在线监测执行规范
（1）中控常态化在线值守（全天候无间断）
· 一级高危压缩机：PLC/DCS 实时刷新振动、温度、活塞杆位移、缸内压力数值，趋势曲线连续存储，三级报警实时弹窗、声光提示、手机端同步推送；夜间中控值班人员每小时浏览一次所有高危机组状态曲线；
· 二级空压机：IN-VCM 网关自动轮询采集，每 15min 上传一次趋势快照，仅异常时主动推送预警，无异常不占用中控操作资源。
（2）每日现场点检（辅助校验在线系统）
运维班组每日使用 IN-91 手持仪复测所有压缩机在线测点，对比中控在线数值，校验传感器零点漂移、接线松动问题，形成点检台账，确保 24h 在线数据真实可靠。
（3）预警故障精准诊断（1h 内到场处置）
在线系统触发任意等级预警，运维人员 1 小时内携带 VT280 便携分析仪到场，采集高频冲击、频谱、pV 曲线，定位故障部位、评估劣化速度，制定维修计划。
（4）月度系统全面校验（保障长期稳定在线）
每月停机窗口期，对所有在线变送器、位移、压力传感器精度校准；网关导出全月 24h 连续监测数据，编制《往复压缩机月度健康分析报告》，预判轴承、气阀、活塞环剩余使用寿命。
六、24h 在线监测三级预警闭环处置机制
依托不间断在线数据，建立 “在线监测自动预警→现场精准诊断→分级处置→检修后复测复盘” 完整闭环，区分三级故障响应标准：
6.1 一级轻微预警（仅趋势漂移，无即时风险）
触发条件：振动 / 活塞杆位移 / 阀温接近阈值，无瞬时冲击、缸内 pV 曲线无畸变，工艺参数完全稳定。 处置流程：中控记录预警台账，运维班组加密每日点检频次，VT280 每周复测一次跟踪劣化趋势，无需停机，持续 24h 在线观察，每月复盘状态变化。
6.2 二级中度预警（参数超标，存在渐进损坏风险）
触发条件：振动、温度、活塞杆位移持续超标，气阀出现轻微泄漏特征，无撞缸、介质泄漏风险，机组可短期稳定运行。 处置流程：1h 内现场频谱诊断，明确故障类型（气阀轻微磨损、支撑环间隙扩大、轴瓦轻微点蚀）；利用装置月度 / 季度计划性停工窗口开展维修；维修完成后在线系统连续 24h 监测验证，数据恢复正常方可解除预警台账。
6.3 三级重度危险预警（重大安全隐患，必须紧急处置）
触发条件：振动瞬时冲击峰值超限、活塞杆位移达到危险区间、缸内带液冲击、填料函温度快速飙升、介质泄漏趋势。 处置流程：PLC 自动执行联锁降负荷 / 紧急停机，中控第一时间上报设备、安全管理部门；现场隔离进出口高压介质管线，排查故障根源；抢修完成后全测点在线连续监测 72 小时，24h 数据无异常方可恢复满负荷运行，同步形成故障专项复盘报告。
七、方案核心优势与落地价值
7.1 成本控制优势
延续分层配置低成本思路，相比全厂全部部署高端多通道在线采集站方案，整体投入仅为传统方案 30%~40%：
1. 一级高危机组复用厂区现有 PLC/DCS 系统，无需新建独立监控平台，省去平台软件、服务器采购成本；
2. 二级空压机采用 314A 传感器 + 网关轻量化组网，单台硬件、施工成本下降 60%；
3. IN-VCM 网关本地边缘计算，减少中控服务器高频数据存储压力，降低年度运维带宽、存储成本；
4. 便携设备全厂机组通用，无设备冗余重复采购。
7.2 24h 不间断在线监测核心落地价值
1. 消除全天候安全监测盲区：7×24h 无间断自动采集，覆盖夜间、节假日、无人值守时段，故障零延迟预警，杜绝突发爆炸、介质泄漏重大安全事故，满足石化高危设备安监强制管理要求。
2. 由事后抢修升级预测性维护：连续在线趋势数据可提前 3~6 个月识别气阀、轴承、活塞杆早期磨损，精准预判检修窗口期，消除非计划停机，大幅减少产能损失、大修备件费用。
3. 全维度参数联合诊断，降低误报警：振动 + 温度 + 活塞杆位移 + 缸内 pV 曲线 + 键相时序多参数联动分析，自动区分工艺负荷波动与设备机械故障，解决单一温度 / 压力测点误报频繁的痛点。
4. 全覆盖无监测空白：高危压缩机高配全维度在线、辅助空压机轻量化在线组网，全厂所有往复压缩机实现 24h 状态可查、数据可追溯、风险可控。
5. 老旧装置改造适配性强：无需大规模改动机组本体、现有自控系统，传感器仅螺纹固定、屏蔽线缆简易敷设，施工周期短、不影响装置正常生产。
6. 完整标准化运维体系：在线中控值守 + 每日手持点检 + 月度校验复盘 + 故障分级闭环，形成可长期落地的设备智能运维管理制度，降低对资深振动诊断专家的依赖。
八、方案总结
石油石化往复式压缩机作为高压高危核心动设备，传统间断人工巡检、单一 DCS 参数监测无法满足连续安全生产需求，夜间故障预警缺失是厂区重大安全隐患。 本方案承接森瑟机泵群、高危泵分层监测技术体系，以7×24 小时不间断在线监测为核心目标，针对一级高危工艺往复压缩机配置 311V 防爆振温变送器、电涡流位移、缸内动态压力 + IN-VCM 边缘网关全维度在线联锁监测；针对二级辅助空压机采用 314A 低成本传感器轻量化在线组网，搭配 IN-91 手持仪、VT280 便携分析仪完成校验与深度故障诊断。 方案兼顾全天候在线、防爆安全、低成本全覆盖、PLC 原生兼容、故障精准识别五大核心能力，通过标准化测点部署、24h 中控值守规范、三级预警闭环处置机制，实现往复压缩机从 “故障抢修” 向 “提前预测、全程在线看护” 转型，全面提升石化高压机组智能化运维水平，筑牢连续化生产安全底线，为企业降本增效、安全合规提供完整落地解决方案。
