一、方案总则

1.1 方案背景与必要性

石油石化行业属于连续化、流程化高危生产行业，机泵群是油气输送、反应进料、循环冷却、污水处置等全生产链路的核心动力设备，广泛分布于炼油、化工、储运、水处理各工段，具备数量大、分布散、工况复杂、24小时不间断运行的特点。整套生产装置的物料输送、压力平衡、温度调控均依赖机泵稳定运转，单台或多台机泵异常，极易引发局部工序停机、物料中断、压力波动，甚至造成装置非计划停工、介质泄漏、火灾爆炸等安全事故，直接影响生产产能、生产成本与厂区安全生产底线。

目前行业主流全在线监测系统存在布线复杂、设备造价高、施工周期长、运维成本高的问题，若对全厂数百台、上千台通用机泵全部部署高端在线监测系统，会造成极大的资金与资源浪费。针对石化机泵群“关键核心泵需精准预警、通用量大泵需低成本管控”的差异化需求，本方案采用分层分级、高低搭配、低成本落地的监测模式，依托手持振动检测仪、便携振动分析仪、经济型振动变送传感器、边缘采集网关组合方案，实现机泵群全覆盖、故障早预警、风险可管控，兼顾监测效果与项目经济性。

1.2 方案适用范围

本方案适用于石油石化厂区所有离心泵、往复泵、计量泵、渣油泵、输油泵、循环水泵等全品类机泵设备，覆盖装置区、罐区、污水处理区、动力区等所有机泵点位，可直接应用于老旧设备改造、新建装置配套、运维体系升级等场景。

1.3 核心设计原则

• 安全性优先：提前识别机泵振动超标、轴承磨损、对中偏差、底座松动等故障，规避停机、泄漏、安全事故风险；

• 低成本全覆盖：摒弃全高端在线监测模式，按设备重要性分级配置设备，大幅降低硬件、施工、运维成本；

• 可落地可执行：设备适配石化防爆工况、操作简单、无需复杂改造，运维人员经简单培训即可上岗操作；

• 数据联动可控：关键点位数据接入厂区PLC系统实现实时报警，通用点位依托便携设备定期巡检、网关边缘采集，形成闭环管理。

二、机泵群稳定运行对石化生产的核心意义及故障影响

2.1 机泵群稳定运行的生产必要性

石油石化生产为连续化闭环工艺流程，无间断物料输送是生产核心前提。机泵作为流体输送的唯一核心设备，承担着原料进料、产品输送、介质循环、压力调节、冷却换热等关键功能，是整套生产装置的“血脉动力”。

核心机组、工艺泵稳定运行可保障装置负荷稳定、工艺参数可控、生产节拍连续，是保证产品合格率、产能达标、能耗可控的基础；批量通用辅助机泵的稳定运行，可保障配套系统正常运转，避免辅助系统异常拖累主装置生产。可以说，机泵群的运行稳定性直接决定整套石化装置的生产稳定性与运行效率。

2.2 机泵故障对生产全链路的影响

石化机泵长期处于高压、高温、介质腐蚀、连续重载工况，极易出现轴承磨损、转子不平衡、轴系不对中、底座松动、气蚀、机械密封失效等问题，引发振动异常，若未及时监测处置，会形成逐级扩大的生产风险，具体影响分为三大维度：

• 生产产能损失：单台工艺泵故障停机将直接导致对应工序物料中断，轻则降负荷生产、产品质量波动，重则整套装置非计划停工，造成巨额产能损失；多台辅助泵异常会引发冷却、循环系统瘫痪，迫使装置紧急停车。

• 设备损耗加剧：振动超标长期运行会加速轴承、轴封、叶轮磨损，缩短设备使用寿命，增加备件更换、维修人工成本，同时频繁检修会占用生产窗口期，降低设备综合利用率。

• 安全环保风险：机泵振动过大会引发机械密封失效、管线接口松动，造成油品、化工介质泄漏，易引发起火、爆炸、中毒、环境污染等安全事故，同时触发厂区安全追责与环保处罚。

• 运维成本攀升：传统被动运维模式为“故障后抢修”，突发故障需紧急停工、连夜抢修，运维效率低、成本高，且极易出现次生故障。

三、现有监测模式痛点与本方案优化思路

3.1 传统监测核心痛点

• 全在线监测成本过高：厂区机泵数量庞大，若全部部署高端在线监测系统，硬件采购、布线施工、系统集成、年度运维费用极高，投入产出比极低，资源严重浪费。

• 纯人工巡检精度不足：传统人工手持巡检依赖人员经验，数据无留存、无趋势分析、漏检误检率高，无法提前预判隐性故障，仅能发现明显故障，预警滞后。

• 监测层级无区分：关键工艺泵与普通辅助泵采用同一监测标准，核心设备监测不足、普通设备过度监测，资源配置不合理。

3.2 本方案差异化低成本监测思路

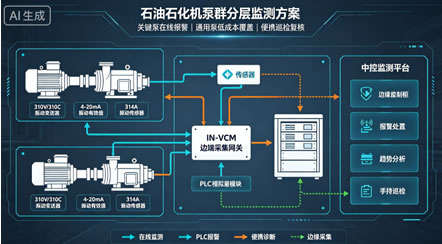

基于石化机泵“关键少数核心、多数通用辅助”的设备特性，采用分级分类、高低搭配、动静结合的监测模式，精准匹配不同设备的监测需求与成本预算：

• 核心工艺机泵（进料泵、主输油泵、反应循环泵）：部署310V/310C振动变送器，输出4-20mA标准信号接入厂区PLC，实现24小时不间断在线监测、超标自动报警；

• 通用大批量辅助机泵（冷却泵、污水泵、普通输送泵）：部署低成本314A振动传感器+IN-VCM边缘采集网关，实现批量设备轻量化在线监测，低成本全覆盖；

• 全厂区机泵常态化巡检、故障复核、点位校验：采用IN-91手持振动仪、VT280便携振动分析仪，完成日常点检、故障精准诊断、数据留存分析。

四、核心监测设备选型及功能适配（指定型号）

本方案所有设备均适配石油石化防爆、防尘、耐腐蚀工况，满足厂区安全生产规范，各设备功能、应用场景、技术参数适配性如下：

4.1 IN-91手持振动仪（日常基础巡检专用）

作为厂区机泵日常常态化点检核心设备，体积小巧、操作简便、无需布线供电，适合运维人员现场手持作业。主要用于测量机泵振动速度有效值、振动位移、加速度等基础参数，快速判断设备运行状态，适配全厂区所有机泵的日常巡检、日常状态记录、简易故障排查。设备上手门槛低，普通运维人员经10分钟培训即可独立操作，有效替代传统人工经验巡检，解决漏检、无数据留存的问题，实现低成本高频次全覆盖巡检。

4.2 VT280便携振动分析仪（故障精准诊断专用）

为中高端便携检测设备，具备频谱分析、时域波形分析、故障特征识别功能，针对IN-91巡检发现的异常点位进行深度复核。可精准诊断机泵转子不平衡、轴系不对中、轴承磨损、底座松动、气蚀等各类隐性故障，支持数据存储、回放、趋势对比，适用于故障溯源、检修前检测、检修后校验、设备状态评级，弥补手持基础测振仪无法精准定位故障的短板。

4.3 310V/310C振动变送器（核心泵PLC在线报警专用）

专为关键工艺机泵设计的一体化振动变送设备，工业级防爆设计，适配石化连续运行工况。设备可实时采集机泵振动有效值，直接输出4-20mA标准模拟量信号，可无缝接入厂区现有PLC控制系统，无需新增复杂平台。运维人员可在中控室实时查看设备振动数据，支持自定义阈值设定，振动超标时PLC自动触发声光报警、弹窗预警，实现核心设备24小时无人值守在线监测，杜绝核心机组突发故障停机风险。

4.4 314A低成本振动传感器+IN-VCM边缘采集网关（批量通用泵全覆盖专用）

该组合为大批量通用机泵专属低成本监测方案，完美解决通用泵数量多、监测成本高、无法全覆盖的痛点。314A振动传感器体积小、造价低、安装便捷，无需复杂布线，可批量部署在冷却泵、污水泵等辅助机泵上，实时采集振动、温度等运行数据。

IN-VCM边端采集网关支持多节点接入，可同时汇聚数十台314A传感器数据，具备边缘计算、数据清洗、本地存储、远程传输功能，可实现设备状态实时监测、异常数据筛选、运行趋势统计。相较于传统全在线监测系统，整套方案硬件成本、施工成本降低60%以上，可实现厂区所有通用机泵无死角监测，兼顾全覆盖与经济性。

五、分级监测部署实施方案（可直接执行）

5.1 设备分级划分标准

结合石化生产工艺重要性，将全厂机泵划分为两个等级，差异化部署监测设备：

• 一级关键泵（核心工艺泵）：装置进料泵、反应循环泵、主输油泵、高压计量泵等，直接影响主装置生产，部署310V/310C振动变送器+PLC在线报警；

• 二级通用泵（辅助泵）：循环冷却泵、污水输送泵、罐区辅助泵、低压输送泵等，数量大、工艺权重较低，部署314A振动传感器+IN-VCM边缘网关轻量化在线监测；

全等级机泵统一配套IN-91、VT280便携设备，完成日常巡检与故障复核。

5.2 分步落地实施步骤

第一步：现场摸排与点位统计（1-3个工作日）

组织运维、工艺、设备管理人员联合摸排，统计全厂所有机泵点位，逐一标注设备型号、安装位置、工艺用途、重要等级，划分一级关键泵、二级通用泵台账，确定传感器安装点位、网关部署位置、PLC信号接入点位，形成《机泵监测点位部署清单》。

第二步：硬件批量安装部署（3-7个工作日，按厂区规模适配）

• 对一级关键泵：完成310V/310C振动变送器固定安装、接线调试，对接厂区PLC模拟量模块，完成4-20mA信号传输测试，设置振动报警阈值、联锁预警参数；

• 对二级通用泵：批量安装314A振动传感器，就近部署IN-VCM边缘采集网关，完成传感器与网关组网、数据采集调试、本地存储与远程传输配置；

• 配齐IN-91手持振动仪、VT280便携振动分析仪，发放至各班组，完成设备初始化调试。

第三步：系统调试与参数标定（2个工作日）

针对所有在线监测点位，完成数据精度标定、信号稳定性测试、报警功能测试；调试网关边缘计算策略，设置异常数据筛选规则；结合石化机泵行业振动标准，统一各类机泵的正常、预警、超标阈值，确保数据精准、报警可靠。

第四步：人员培训与制度落地（1个工作日）

对运维班组开展专项培训，内容包含：手持设备操作、便携分析仪故障诊断、在线设备日常巡检、异常数据处置、设备简单维护、台账记录规范，确保全员熟练掌握操作流程，形成标准化作业体系。

5.3 日常监测执行规范

• 在线监测值守（常态化）：一级泵PLC系统24小时实时监测，超标立即声光报警，中控人员第一时间记录并下发处置指令；二级泵网关实时采集数据，自动分析设备运行趋势，异常数据主动上传。

• 手持日常巡检（每日执行）：运维人员每日使用IN-91对全厂机泵全覆盖点检，记录振动数据，对比历史数据，排查潜在异常。

• 故障精准诊断（按需执行）：在线报警、日常巡检发现异常点位后，立即使用VT280便携振动分析仪进行频谱分析，精准定位故障类型、评估故障程度，制定检修方案。

• 定期复盘校验（每月执行）：每月使用便携设备对在线监测传感器数据进行校验，确保在线数据精准，同时梳理设备运行趋势，形成月度设备健康报告。

六、故障分级处置闭环机制

为保障监测效果落地，建立“监测-预警-诊断-处置-复盘”闭环机制，按故障等级分类处置：

6.1 一级预警（轻微异常）

振动数值接近阈值、无工艺异常、无设备异响。处置方式：持续跟踪监测，增加巡检频次，记录数据变化趋势，纳入重点观察台账，无需停机，定期复盘。

6.2 二级预警（中度异常）

振动数值超标、设备存在轻微异响，工艺参数稳定。处置方式：使用VT280完成故障诊断，确定故障原因（轻微磨损、微小对中偏差等），制定计划性检修，利用装置常规停工窗口期完成整改，避免故障扩大。

6.3 三级预警（重度异常）

振动严重超标、设备异响剧烈、伴随温度升高、工艺参数波动。处置方式：立即上报设备管理部门，视工况紧急降负荷或停机处置，杜绝带病运行，排查故障根源并紧急抢修，整改完成后校验合格方可重新投用。

七、方案成本优势与落地价值

7.1 成本优势

本方案摒弃传统全高端在线监测的高成本模式，通过分级配置、动静结合大幅降低投入：核心关键泵采用变送器接入现有PLC，无需新增平台；大批量通用泵采用314A传感器+IN-VCM网关低成本组网，硬件、布线、施工成本大幅降低；便携设备全员复用，覆盖全厂区巡检需求，无设备冗余浪费，整体投入仅为全在线监测方案的30%-40%，性价比极高。

7.2 落地价值

• 安全兜底：实现机泵群故障提前预警，从被动抢修转为预测性维护，杜绝设备故障引发的生产安全、环保风险；

• 降本增效：减少非计划停工损失，降低设备故障率与备件损耗成本，提升设备综合利用率；

• 全覆盖无死角：解决大批量通用机泵监测空白问题，实现全厂机泵状态可控、可查、可追溯；

• 适配性强：兼容老旧装置改造与新装置配套，无需大规模改造现有设备与控制系统，落地难度低、见效快。

八、方案总结

石油石化机泵群的稳定运行是连续化生产的核心保障，设备隐性故障是引发生产损失、安全风险的主要诱因。针对厂区机泵数量大、全在线监测成本高的行业痛点，本方案采用310V/310C变送器PLC在线报警、314A传感器+IN-VCM网关轻量化组网、IN-91&VT280便携巡检诊断的分层监测模式，精准匹配核心泵与通用泵的差异化监测需求。

方案兼顾低成本、全覆盖、高精度、可落地，既保障核心工艺设备的实时预警能力，又解决了大批量辅助设备监测空白、成本过高的难题，通过标准化部署、规范化运维、闭环式处置，全面提升石化机泵群运维智能化水平，为企业连续安全生产、降本增效提供坚实的设备保障。
