动车组齿轮箱属于走行部安全关键部件，配套压电式振动传感器，除完成实验室 GB/T21563、IEC61373 等型式试验外，还必须开展装车路试运行考核。行业没有统一强制固定里程，依据团体标准 T/CITSA 70‑2025 以及主机厂、路局实际项目经验，可分为摸底试验、硬件可靠性考核、整套监测系统试点三个层级。本文结合森瑟科技轨交系列841T 温振一体加速度传感器、370A 高频应力波 IEPE 加速度传感器及配套采集器产品实践，梳理不同阶段的路试里程、试验目的与边界条件，为轨道交通振动传感器国产化、项目投标、样机验证提供技术参考。

一、轨交车载传感器试验的基本认知

实验室台架型式试验（高低温、振动冲击、盐雾、电磁兼容）仅验证产品本身物理性能，不能替代线路装车路试。
动车组运行环境复杂：强冲击振动、隧道凝露、温变交替、复杂电磁干扰、车轮多边形、齿轮渐进磨损等工况，只有真实线路运行，才能够验证传感器长期输出稳定性、零点漂移、密封、接插件、线缆适配、信号保真能力。

森瑟核心产品简介

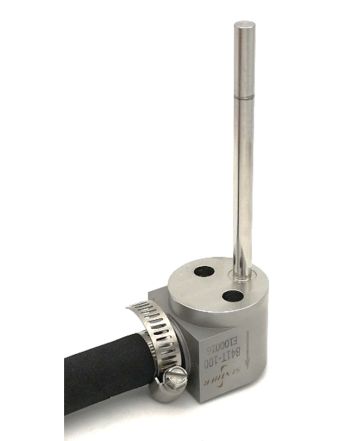

841T 温振一体加速度传感器

核心特点：

1. MEMS 敏感元件，100g 大量程，频率响应 0‑4700Hz (±5%)、0‑10000Hz (±3dB)；

2. 集成 A 级 PT100 温度传感，振动、温度同步采集，温度测量范围‑50~250℃；

3. IP68 全密封，316 不锈钢外壳，5000g 抗冲击极限，适配轨交大冲击环境；

4. 零点温漂、灵敏度温漂均＜±5% FSO，具备温度补偿；

5. 采用 HARTING 工业接头，M6 螺栓安装，线缆长度可定制；

6. 绝缘阻抗＞200MΩ，耐压 2500V，抗电磁干扰，适配动车组齿轮箱轴承温度 + 振动一体化监测。

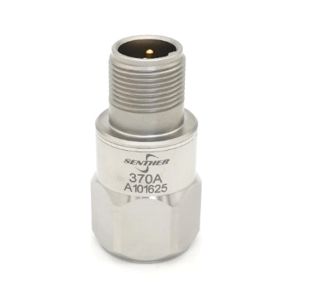

370A 应力波 IEPE 加速度传感器

核心特点：

1. 环形剪切陶瓷晶体，IEPE 两线制输出，谐振频率 38kHz，高频响应＞10kHz，捕捉齿轮、轴承早期磨损应力波信号；

2. 激光焊接金属密封，外壳隔离设计，内置 ESD 防护、极性反向防护、EMI/RFI 屏蔽；

3. 灵敏度 11.5mV/g@10kHz，5000g 冲击极限，工作温度‑50~+120℃；

4. 不锈钢壳体，标配 MIL‑C‑5015 连接器，支持多种转接螺柱，适配齿轮箱高频故障监测。

森瑟科技搭配自研轨交专用振动采集单元，可实现振动、温度信号同步采集，完整支撑从实验室型式试验到线路装车路试全流程验证工作。

重要区分：
・传感器硬件考核：聚焦传感器本体可靠性；
・整套系统考核：传感器 + 采集网关 + 故障诊断算法，考核故障识别准确率、误报率指标。

二、不同阶段装车路试里程行业参考

1）前期摸底线路试验｜样机功能验证：2‑3 万公里

试验目的：验证安装结构、线缆布线工艺、信号采集质量，确认正常工况下齿轮箱振动频谱完整可采集，属于样机阶段中期评估，不能作为产品准入依据。
适用：科研样机、原型机验证，仅做信号层面评估，不做长期可靠性判定。

森瑟科技可提供841T/370A 传感器 + 采集器整套样机方案，支持 2‑3 万公里摸底线路试验，完成频谱采集、布线适配、信号完整性验证，输出样机阶段测试评估报告。

2）新产品装车运行考核｜硬件准入核心考核：10‑15 万公里（国产化项目常要求 15‑20 万公里）

依据轨道交通车载电子产品通用考核要求，新产品装车运行考核基础门槛不少于 10 万公里。
・通用项目：10‑15 万公里；
・走行部安全关键部件（齿轮箱、轴承监测传感器）国产化替代项目，主机厂、路局普遍提升至 15 万公里，保守项目 20 万公里，覆盖车轮多边形、齿轮自然磨损老化工况，验证传感器长期输出稳定性、零点漂移、密封与接插件可靠性。

里程统计口径：为被试传感器所在动力轴实际累计运营公里，非列车总行驶里程。

森瑟841T 温振一体传感器、370A 高频应力波传感器，按照轨交车载产品要求完成 GB/T21563、IEC61373 全套型式试验，支持 10‑20 万公里装车硬件可靠性考核，可满足国产化替代项目对走行部感知部件的严苛可靠性要求。

3）整套走行部监测系统试点考核（传感器 + 诊断算法）：30‑60 万公里

依据 T/CITSA 70‑2025《高速动车组走行部车载智能监测诊断系统技术规范》，完整的车载智能监测诊断系统，除硬件之外，还要验证故障识别、预警准确率、误报漏报指标。整套系统试点考核里程通常要求 30 万‑60 万公里，需要覆盖春夏秋冬、南北不同地域线路工况。

关键点：硬件传感器 10‑15 万公里考核≠整套系统 30 万以上试点考核，两者考核对象与目标完全不同，项目沟通、投标应答中极易混淆。

森瑟科技可提供 “压电振动传感器 + 车载振动采集网关” 整套感知硬件，配合系统集成商开展 30‑60 万公里系统级试点路试，为故障诊断算法提供高保真振动、温度原始数据，支撑故障样本积累与算法迭代优化。

三、项目落地实操建议

1. 科研样机阶段：完成 2‑3 万公里摸底试验，重点评估信号质量，输出中期试验报告；可选用森瑟科技轨交监测样机套装（841T/370A + 采集单元），快速开展线路摸底验证。

2. 新产品准入、国产化替代项目：建议硬件运行考核按 15 万公里开展，优先满足走行部关键部件的可靠性要求；推荐选用森瑟 841T 温振一体传感器、370A 高频压电传感器开展装车考核。

3. 完整智能监测系统落地：在传感器硬件考核通过基础上，开展≥30 万公里系统级试点验证，完成算法与故障样本积累；采用森瑟传感器配套车载采集单元，保障多地域、多季节工况下信号采集稳定可靠。

四、投标 / 技术规格书可直接引用技术表述

针对动车组齿轮箱状态监测压电振动传感器，在完成 GB/T21563 等实验室型式试验后，装车运行考核建议累计 10‑15 万公里；针对国产化替代类安全关键部件，建议按 15 万公里开展运行考核；若开展整套走行部智能监测诊断系统试点，完整考核建议累计 30 万公里以上，覆盖多地域、多季节线路工况，同时验证传感器硬件可靠性与故障特征信号采集保真度。

五、总结

高铁齿轮箱振动传感器，是走行部状态监测的感知源头。路试里程不是简单数字指标，背后对应不同考核目标：摸底看信号、硬件考核看可靠性、系统试点看诊断算法。在轨道交通国产化浪潮下，传感器厂商、系统集成商、主机厂需要清晰划分台架试验、摸底试验、硬件考核、系统试点边界，合理规划试验里程，兼顾项目周期与行车安全。

森瑟科技深耕轨交振动感知领域，可提供齿轮箱841T 温振一体传感器、370A 高频应力波传感器、车载振动采集器全套硬件，支持从样机摸底、硬件装车考核到整套系统试点的全流程技术服务。
