在旋转机械状态监测、精密制造位移反馈等工业场景中，电涡流位移传感器是不可或缺的“感知器官”，但面对一体式和分体式两种结构，很多工程师在选型时往往一头雾水。本文将从工作原理出发，系统梳理两者的结构差异、性能优劣和适用场景，帮您做出最合理的选择。

一、工作原理：电涡流位移传感器是怎么工作的

电涡流位移传感器核心原理为电涡流效应，依据法拉第电磁感应定律和楞次定律实现测量。传感器探头内部设有高频振荡线圈，线圈通入约 1MHz 高频交变电流后，探头前方产生高频交变磁场；金属导体靠近磁场时，导体表面会感应出闭合环形电流，即电涡流。电涡流会反向生成磁场，改变线圈等效阻抗。线圈阻抗变化量与被测金属表面到探头端面的距离为单值函数关系，前置器电路对阻抗变化解调、线性化处理后，输出与位移成正比的直流电压信号（如-24V~+24V、0~10V或4~20mA等），实现非接触式位移测量。

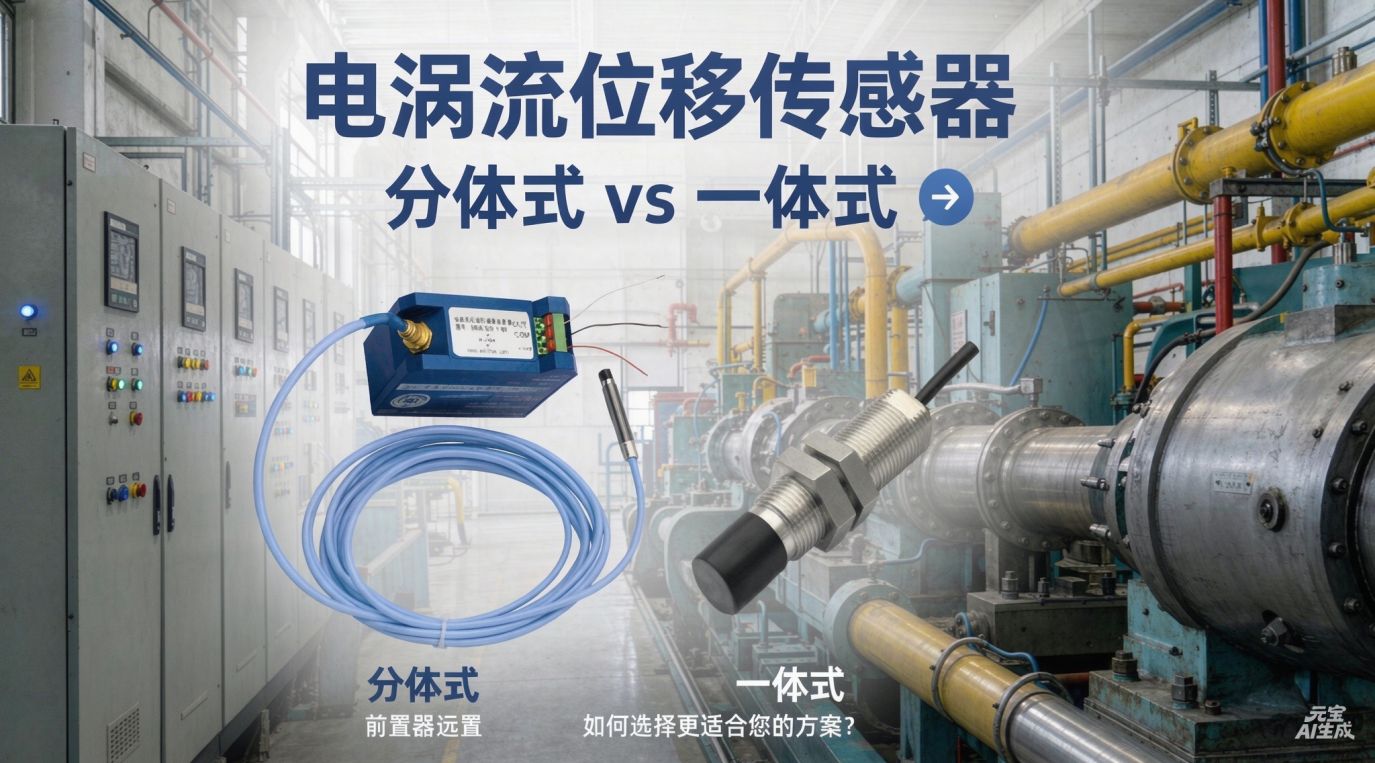

二、什么是分体式电涡流位移传感器

分体式也叫传统配置，是电涡流位移传感器经典、应用广泛的结构形式，整套测量系统分为三大独立部件：

1. 探头：仅内置高频感应线圈，产生磁场、感应电涡流，本体体积小巧，可螺纹安装在轴承座等狭小空间。

2. 延伸电缆：高频同轴电缆，连接探头与前置器，标准长度 5 米、9 米，可选不锈钢护套保护电缆。

3. 前置器：完成高频激励、阻抗解调、信号线性化、输出接口处理；一般布置在远离测点的控制柜内，支持底板安装、DIN 导轨安装。

分体式核心优势

1. 环境适应性强：探头耐受‑50℃~+175℃宽温，前置器布置常温区域，部件分离，系统可靠性高。

2. 配置灵活：探头规格 φ5、φ8、φ11、φ25、φ50 等可选，电缆长度可定制，适配汽轮机、压缩机等大型复杂设备。

3. 维护成本低：探头损坏仅更换探头，前置器可继续复用，维修开销低。

4. 工业验证成熟：数十年现场应用积淀，强电磁场工况下运行稳定。

分体式不足之处

• 安装调试流程复杂，探头固定、布线、前置器接线、系统联调工作量大；

• 长距离高频电缆容易引入电磁干扰，必须使用屏蔽线缆并规范布线；

• 部件多，占用空间大，不适合空间极度紧凑设备。

三、什么是一体式电涡流位移传感器

一体式又称集成式，依托贴片、微封装技术发展而来。将原本独立的前置器电路微型化，直接封装在探头金属壳体内，主流规格 M18（适配 φ8 探头）、M30（适配 φ11 探头）螺纹外壳。

一体式核心优势

1. 安装简单高效：直接安装探头，接电源与信号线即可投入使用，单人可完成作业，节约安装工时与成本。

2. 抗干扰表现好：全部测量回路集成探头内部，规避长电缆带来的电磁干扰，信号稳定性高。

3. 结构小巧紧凑：省去独立前置器、专用高频电缆，整体体积小，适配狭小安装空间。

4. 故障点更少：一体化封装，消除连接器接触不良、受潮氧化等隐患，提升长期运行可靠性。

一体式不足之处

• 温度适用范围有限：电路元件和探头集成一体，工作温度‑25℃~+85℃，无法应对高温测点；

• 极端工况风险高：电子元器件紧邻被测测点，高温、强振动环境下更容易老化失效；

• 维修成本偏高：出现故障需要整体更换传感器，不能模块化替换零件；

• 防护等级受限：结构限制，很难达到分体探头 IP67、IP69K 高防护等级。

四、核心差异对比表

五、典型应用场景

优先选择分体式场景

1. 高温工况：汽轮机、燃气轮机轴振动监测，测点温度＞150℃；

2. 大型旋转机械设备：水轮机、鼓风机、齿轮箱、大型机组，测点数量多，便于集中布线管理；

3. 强振动、强冲击设备：前置器远离振动源，仅探头承受振动冲击，延长整机寿命；

4. 需要频繁更换探头工况：更换靶材、切换量程，可快速插拔更换探头。

优先选择一体式场景

1. 安装空间受限设备：小型电机、精密仪器、半导体设备；

2. 常规常温测量：量程几毫米以内，测点温度不高；

3. 快速部署需求：产线质量检测、实验室测试，追求简化调试；

4. 设备改造项目：原有设备没有前置器安装位置，仅预留安装孔即可完成升级。

六、选型决策指南

选型建议从 4 个维度综合评估：

1. 看温度：测点温度超过 85℃，优先分体式；常温工况一体式可满足需求。

2. 看空间：安装空间狭小，无法布置前置器，选一体式；空间充足、需要集中管理设备，选分体式。

3. 看维护：设备停机代价高，需要快速更换部件，分体式模块化优势突出。

4. 看全生命周期预算：一体式单件采购成本低，但损坏需整机更换；分体式初期投入更高，但后期维护成本更低，综合评估全周期成本。

七、行业趋势展望

随着 SMT 贴片、微封装工艺迭代，一体式电涡流位移传感器性能持续升级，部分产品工作温度已经做到 120℃，抗振动、防护等级持续优化。

分体式产品也朝着小型化、智能化迭代，温度补偿、自诊断、数字通信接口逐步成为标配。

未来两种结构将长期共存互补：一体式凭借安装便捷、成本优势，在紧凑型、通用工业市场持续拓展；分体式依靠高可靠性、强环境适应能力，持续服务重型高端装备、极端工况领域。

结语

一体式与分体式电涡流位移传感器的核心区别，本质就是前置器的安放位置。
分体式把前置器外置远端，换取更强可靠性与灵活适配能力；一体式将前置器集成探头内部，换取小巧体积与便捷安装。抓住这个核心差异，就可以快速完成选型。
