一、振动加速度传感器灵敏度 - 频率校准两类核心方法原理

加速度传感器灵敏度与频率特性校准主要分为对比法与绝对法，两种方案测试原理、适用场景及误差来源存在明显差异，具体说明如下：

（一）对比法校准

1. 测试系统组成

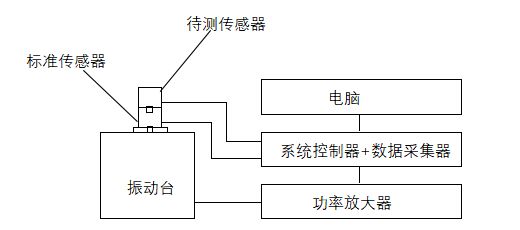

整套测试设备包含：振动台、功率放大器、控制系统 + 数据采集仪、上位电脑、标准参考传感器、待测大质量加速度传感器。
设备连接逻辑：系统控制器输出激励信号，经功率放大器放大后驱动振动台产生标准振动；标准传感器与待测传感器同步采集振动信号，数据统一回传至电脑完成对比分析。

2. 常规安装方式与固有缺陷

行业常规安装方案为标准传感器与被测传感器背对背紧固安装，理论假设二者同步振动，加速度幅值、相位完全一致。
但针对大质量被测传感器、高频测试工况时，该安装方式存在显著误差：传感器间连接结构刚度有限，当测试频率逼近组件安装谐振频率时，标准传感器与待测传感器的振动同步性被破坏，两者实际振动量出现明显偏差，最终灵敏度、频响测试结果误差超标，数据不具备采信价值。

3. 优化安装方案

为改善高频测试精度，可调整装配结构：将质量更小的标准传感器固定于待测传感器顶面。
该方案利用标准传感器轻量化优势，在同等连接刚度条件下大幅提升组件整体安装谐振频率，削弱高频段振动不同步带来的测量偏差，高频测试数据准确度显著提升。

 （二）绝对法（激光多普勒干涉法）校准

1. 测试核心原理与优势

绝对法依托激光多普勒干涉效应直接测量振动，测量精度由激光波长、计时基准精度决定；无需配套标准参考传感器，从根源规避双传感器安装谐振、振动不同步带来的系统误差，测量精度优于对比法，是高精度频响校准优选方案。

2. 测试系统组成

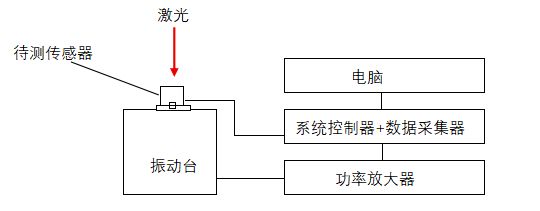

整套设备包含：激光干涉仪、振动台、功率放大器、控制采集系统、上位电脑。
工作逻辑：控制系统驱动振动台输出标准振动，激光干涉仪发射激光束照射被测传感器，通过多普勒位移解析直接获取传感器真实振动加速度，数据上传电脑完成频响、灵敏度计算。

3. 激光测点关键规范（通用要求）

用激光干涉仪测试时，激光光斑必须直接投射至传感器刚性本体区域（如下图1位置），这样才能准确反映传感器的真实振动，如果打在振动台安装面上（如下图2位置）同样会因为安装谐振的原因导致高频测试误差偏大。

4. 322AT 双轴温振传感器专属测点要求

该型号传感器外壳盖板为薄壁薄弱结构，高频激励下盖板易独立产生局部谐振，光斑不可覆盖盖板薄弱区域，需选取壳体刚性实体部位采集信号，分轴测点规范如下：

• Z 轴测点：激光光点对准传感器底部安装基准面（Z 轴正向对应壳体实体区域）

• Y 轴测点：激光光点选取壳体加厚、无薄壁镂空的坚固实体区域（图示红圈标注位置）

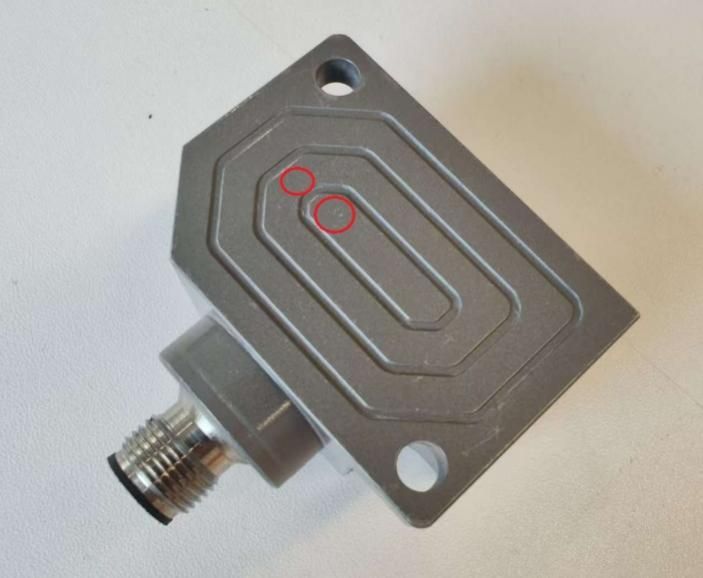

Z轴测试激光光点区域

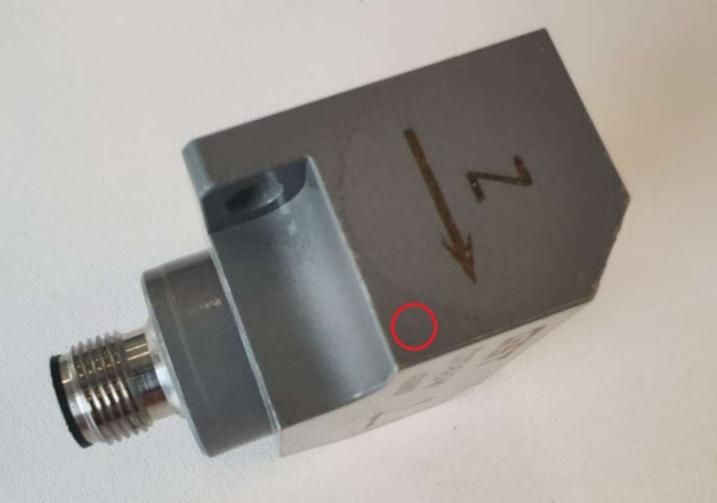

Y轴测试激光光点区域

二、测试核心要点总结

• 对比法适合低频、小质量传感器快速校准；大质量传感器高频测试需采用 “标准传感器叠装于待测件上方” 的优化安装形式；

• 高精度、宽频域校准优先选用激光多普勒绝对法，彻底消除双传感器耦合谐振误差；

• 激光干涉测试时光斑严禁落在振动台基座、传感器薄壁盖板处，需对准传感器刚性实体本体，规避局部谐振干扰；

• 322AT 双轴温振传感器需严格区分 Y、Z 轴指定测点，避开壳体易谐振薄壁区域，保障频响测试数据真实可靠。
