拒绝暴力拆卸 微型振动加速度传感器拆装注意事项

微型传感器产品特点:以730A 系列产品为例,产品设计时为了尽量减轻对被测物体的质量影响,传感器采用激光焊 接钛合金金属外壳和玻璃密封4针轻型接头的结构(或整线 输出)以供轻型、宽频带应用。三轴向10mm方形体小尺寸,重量仅为4.1g

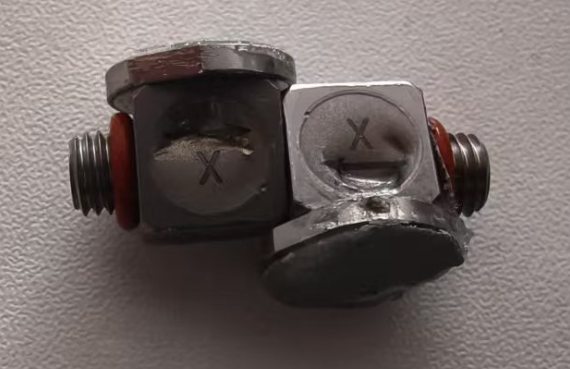

近期发现用户在拆卸传感器时,直接用扳手作用于传感器外壳,造成传感器损坏,如下图。为此,本文详细介绍下这类型传感器拆装的注意事项。


一、拆装注意事项

1. 严禁暴力拆卸

拆卸时必须使用专用工具(如内六角扳手)作用于传感器安装底座,禁止直接钳夹或敲击传感器本体。微型传感器外壳薄且成本高,直接施力会导致钛合金壳体变形或内部元件损坏

2. 安装工具选择

推荐采用带扭矩控制的精密螺丝刀,安装扭矩建议1.8N·m。过大的扭矩会导致传感器螺纹滑丝或底座开裂,尤其在湿热试验后金属易脆化

二、安装优化措施

1. 方向与位置选择

优先将传感器安装在轴承座、端盖等刚性连接点,确保测量方向与振动主方向一致。若采用磁座吸附,需验证被测面平整度(粗糙度Ra1.6μm)避免高频共振

2. 固定方式适配

胶粘固定:使用氰基丙烯酸酯胶(如乐泰495)时,胶层厚度控制在0.05-0.1mm以平衡粘接强度与拆卸便利性;

螺纹安装:预置M3以下微型安装孔时,建议采用不锈钢衬套增强螺纹强度,防止反复拆装导致孔位磨损。

三、环境防护要求

1. 极端环境处理

三综合试验(温湿度+振动)中,需用硅胶密封传感器线缆接口,并包裹聚四氟乙烯隔热套管。温度>120℃时禁用胶粘固定以防失效

2. 信号干扰抑制

安装后需用万用表检测传感器外壳与设备间绝缘电阻(>100MΩ),必要时加装陶瓷绝缘垫片,避免地回路干扰导致信号漂移

四、操作经济性建议

1. 轻量化设计补偿

对于质量敏感场景(如航天部件),建议采用配重块平衡传感器附加质量,配重比(传感器质量/被测物质量)应<0.1%以降低质量干扰

2. 成本控制策略

高频拆装场景推荐搭配可重复使用的磁性转接座(如钕铁硼材质),降低微型传感器本体损耗率,单座成本可覆盖50次以上拆装

通过上述优化措施,可显著降低微型传感器因安装不当导致的损坏率(工程案例显示故障率下降约67%),同时保障振动数据采集精度(高频段信噪比提升≥15dB

如有任何疑问或需要进一步的技术支持,请随时联系森瑟科技: 0755-85273639
