开关量剩余电流传感器在充电桩中有重要应用。这种传感器基于磁通门技术，拥有高度集成化模块设计，方便安装和使用。它具备自检功能和逻辑判断，能够单电源供电并输出电压信号，提供多种形式的安装方案。在充电桩中，开关量剩余电流传感器主要用于剩余电流保护，确保充电过程的安全。其高可靠性、响应迅速的特点使其成为充电桩设备的理想选择，适配于欧标、美标、新国标的随车充（IC-CPD）以及交流充电桩，有效监测和控制漏电流，提升充电设施的安全性能。

工作原理

磁通门电流传感器的工作基于高磁导率的磁性材料在交变磁场作用下的非线性磁特性。通常由一个或多个缠绕在高磁导率铁芯上的线圈组成，当被测电流通过时，会产生一个与电流成正比的磁场，这个磁场会改变铁芯的磁导率，进而使线圈中的感应电动势发生变化，通过检测和分析感应电动势，就能精确测量出被测电流的大小，从而实现对剩余电流的监测。

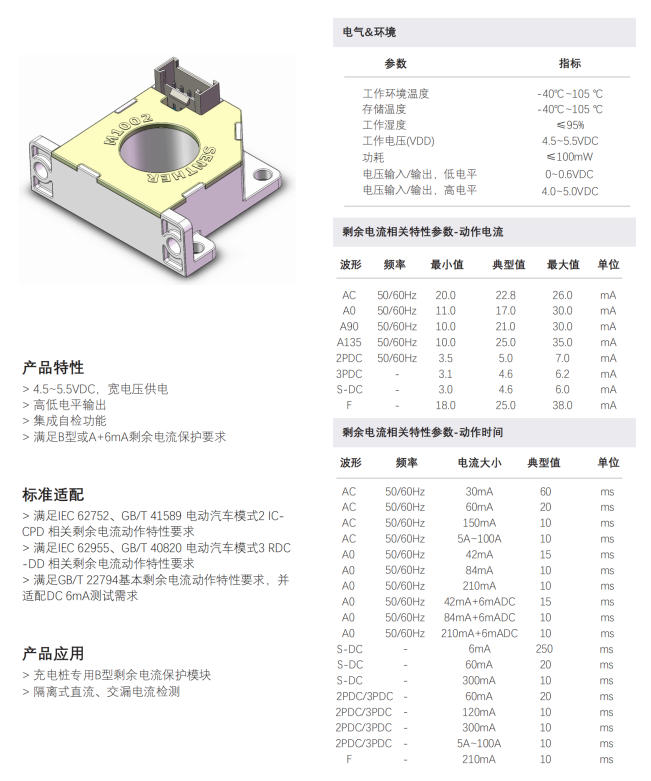

产品参数

在充电桩 B 型剩余电流保护模块中的优势

高灵敏度：能够检测到极其微小的剩余电流变化，可精确检测到低至几毫安的剩余电流，满足新国标 GB/T 18487.1-2023 中对剩余电流检测精度的严格要求，有效保障充电桩的安全运行。

高精度：测量精度高，一般可达到 1% 以内的精度，能准确测量剩余电流，为保护模块提供准确的数据支持，减少误报和漏报的情况发生。

良好的线性度：在较宽的测量范围内具有良好的线性度，能确保测量结果与实际剩余电流值之间保持准确的比例关系，使保护模块能够根据测量值准确判断剩余电流是否超过安全阈值。

抗干扰能力强：对外部电磁干扰有较强的抵御能力，其磁屏蔽设计和特殊的工作原理使其在充电桩复杂的电磁环境中能稳定工作，不受周围电磁场的影响，保证测量的准确性和可靠性。

可测量多种电流类型：可以准确测量正弦交流、脉动直流、平滑直流等多种类型的剩余电流，全面满足充电桩 B 型剩余电流保护模块对不同电流类型的检测需求。

应用场景

交流充电桩：在交流充电桩中，磁通门电流传感器可实时监测线路中的剩余电流情况，无论是由于线路老化、设备故障还是人为因素导致的剩余电流出现，都能及时检测到并将信号传递给保护模块，保护模块迅速切断电路，防止触电事故的发生。

直流充电桩：对于直流充电桩，特别是在快速充电过程中，由于电流较大，剩余电流的检测尤为重要。磁通门电流传感器能够准确测量直流线路中的剩余电流，确保充电桩在高功率充电时的安全运行，保护充电设备和电动汽车的电池系统不受剩余电流的损害。

智能充电桩网络：在智能充电桩网络中，磁通门电流传感器可作为剩余电流监测的基础设备，将各个充电桩的剩余电流数据上传至监控中心，实现对整个充电桩网络的集中管理和监控，便于及时发现和处理潜在的安全隐患，提高充电桩网络的整体安全性和可靠性。

具体应用方式

与保护模块的连接：磁通门电流传感器通常安装在充电桩的进线或出线位置，与 B 型剩余电流保护模块的信号输入端相连。传感器将检测到的剩余电流信号转换为电信号后，传输给保护模块进行处理和分析。

配合控制电路：与保护模块中的控制电路配合，当检测到的剩余电流超过设定的阈值时，控制电路会立即触发保护动作，切断充电桩的电源输出，同时还可以通过通信接口将故障信息发送给充电桩的控制系统和远程监控平台，以便工作人员及时进行处理。

数据处理与分析：在保护模块中，对磁通门电流传感器采集到的数据进行进一步的处理和分析，例如通过数字信号处理算法对信号进行滤波、放大、校准等操作，提高数据的准确性和稳定性，为保护模块的决策提供更可靠的依据。
