电涡流传感器是一种能静态和动态地非接触、高线性度、高分辨力地测量被测金属导体距探头表面距离的传感器。它建立在涡流效应的原理上，不仅能实现非接触地测量物体表面为金属导体的多种物理量，还可用于无损探伤。以下是对电涡流传感器的详细解析：

一、基本原理

电涡流传感器的工作原理基于法拉第电磁感应原理。当块状金属导体置于变化的磁场中或在磁场中作切割磁力线运动时（与金属是否块状无关，且切割不变化的磁场时无涡流），导体内将产生呈涡旋状的感应电流，此电流叫电涡流，以上现象称为电涡流效应。根据这一效应，电涡流传感器能准确测量被测体（必须是金属导体）与探头端面的相对位置。

      在电涡流传感器系统中，前置器中的高频振荡电流通过延伸电缆流入探头线圈，在探头头部的线圈中产生交变的磁场。当被测金属体靠近这一磁场时，会在此金属表面产生感应电流，即电涡流。同时，该电涡流场也产生一个方向与头部线圈方向相反的交变磁场，这个反作用会改变头部线圈高频电流的幅度和相位（即线圈的有效阻抗）。这一变化与金属体的磁导率、电导率、线圈的几何形状、几何尺寸、电流频率以及头部线圈到金属导体表面的距离等参数有关。

二、特点与优势

非接触测量：电涡流传感器能够实现非接触测量，避免了传统接触式测量可能带来的磨损和误差。

高线性度、高分辨力：传感器能够提供高精度的测量结果，适用于对测量精度要求较高的场合。

长期工作可靠性好：传感器设计合理，工作稳定可靠，能够在恶劣的工作环境中长期运行。

灵敏度高、抗干扰能力强：传感器对微小的位移变化也能做出快速响应，且不受油水等介质的影响。

响应速度快：传感器能够快速捕捉被测体的位移变化，适用于需要实时监测的场合。

三、典型应用

     电涡流传感器的主要应用领域广泛，涵盖了工业自动化、机械制造、航空航天、船舶、铁路、汽车、医疗等多个领域。以下是对其主要应用领域的详细归纳：

 1. 工业自动化与机械制造

金属材料检测：电涡流传感器用于检测金属材料的缺陷、表面质量、尺寸、形状等参数。它能够非接触地测量金属材料的裂纹、划痕、腐蚀等缺陷，以及材料的导电性、磁性等物理特性。

机械零件检测：在机械制造领域，电涡流传感器用于检测各种机械零件的缺陷和损伤，如轴承、齿轮、滑动轴承等。通过实时监测这些关键部件的状态，可以预测和预防设备故障，提高生产效率和设备可靠性。

2. 航空航天与船舶

旋转机械监测：在航空航天和船舶行业中，电涡流传感器被广泛应用于大型旋转机械的在线监测与故障诊断。它能够测量旋转机械的轴位移、轴振动、轴转速等参数，分析设备的工作状况和故障原因，为设备的保护及预维修提供关键信息。

结构健康监测：电涡流传感器还可用于监测航空航天器和船舶的结构健康，通过检测结构的微小变形或裂纹等，评估其整体强度和稳定性。

3. 电力系统

电力设备监测：在电力系统中，电涡流传感器被用于对发电机、变压器等关键设备的在线监测。它能够实时测量设备的振动、位移等参数，及时发现并处理潜在的安全隐患。

4. 医疗领域

医疗设备检测：电涡流传感器在医疗领域的应用主要体现在对人体组织的检测上。它能够检测骨骼、关节、血管等部位的缺陷和损伤，为医疗诊断和治疗提供重要依据。

5. 其他领域

石油、化工、冶金：在这些行业中，电涡流传感器也被用于对大型旋转机械的在线监测与安全保护，如汽轮机、水轮机、压缩机等设备的轴位移、轴振动等参数的测量。

科学研究：在转子动力学、轴承学等科学研究中，电涡流传感器作为重要的测量工具，为研究人员提供了准确的实验数据。

       四、产品系列与技术指标

       电涡流传感器产品系列多样，包括分体式（探头+前置器）和一体化（前置器电路集成在探头壳体内）等不同形式。技术指标方面，主要关注线性量程、线性范围、线性中点、非线性误差、平均灵敏度等参数。

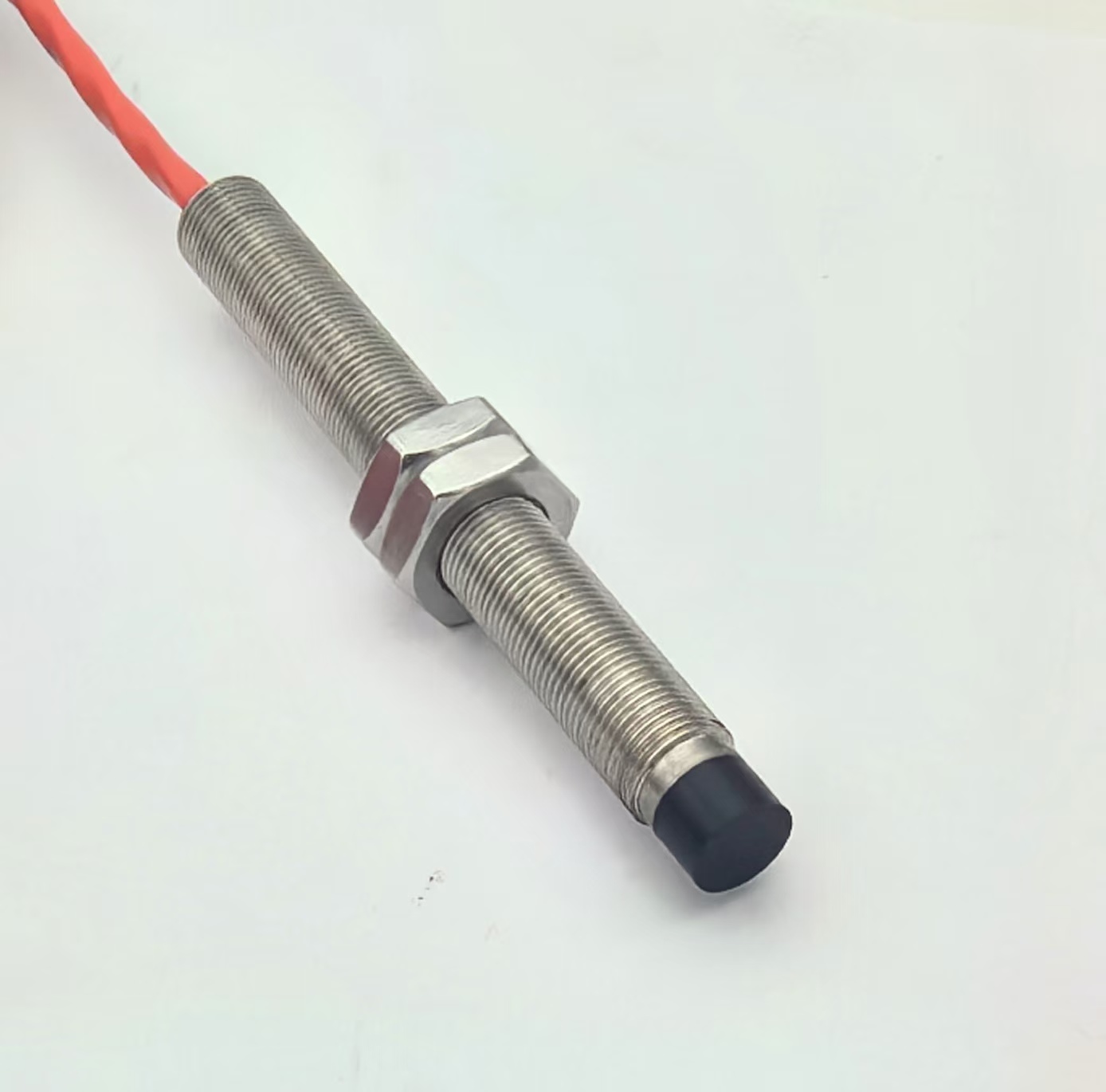

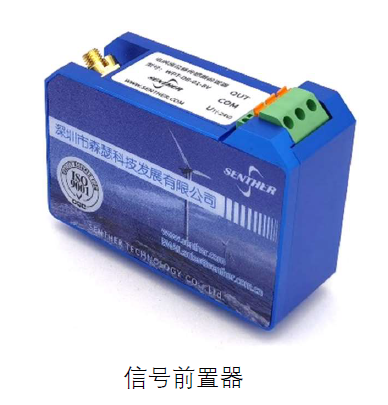

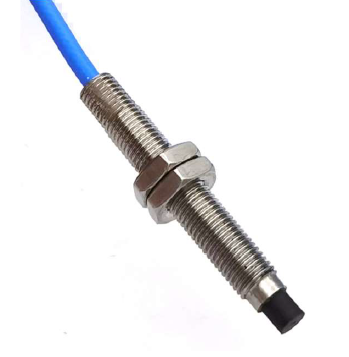

       例如：森瑟科技Senther 型号D8051精密电涡流位移传感器 分体式（探头+前置器）-24VDC供电，线性量程可达25mm，非线性误差在±1%以内，平均灵敏度可达8V/mm等；

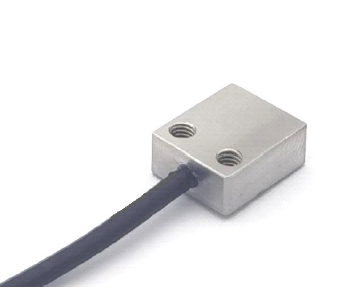

      森瑟科技Senther 型号D8011微型电涡流位移传感器，正压24VDC供电，探头与前置器可灵活装配/拆卸，探头为扁平式结构，带安装螺孔，不需要专用工具即可完成安装;

         森瑟科技Senther 型号D8111A22  一体式(前置器电路集成在探头壳体内) -24VDC供电，线性量程可达25mm，非线性误差在±1%以内，平均灵敏度可达4V/mm；

五、安装与维护

电涡流传感器的安装和维护需要遵循一定的规范和步骤。在安装时，应确保传感器与被测体之间的位置关系正确，以避免测量误差。在维护过程中，应定期检查传感器的工作状态和性能参数，确保传感器能够长期稳定可靠地工作。
