一、工作原理与核心优势
基本原理
LVDT（线性可变差动变压器）通过电磁感应原理检测铁芯在线圈中的位移，将机械位移转换为标准电信号。铁芯与线圈无物理接触，实现真正的非接触式测量。
核心优势
✅ 超长寿命：无机械磨损，使用寿命可达 5000 万次以上
✅ 高精度：线性度优于 ±0.1% FS，分辨率可达 0.01mm
✅ 环境适应性强：耐高温、抗振动、防油污，适合液压恶劣工况
✅ 动态响应快：毫秒级响应，支持高频往复运动检测
✅ 绝对位置输出：断电后无需回零，位置信息不丢失
二、两种主流安装方案对比
方案一：内置式安装（推荐工业应用）
1、结构特点

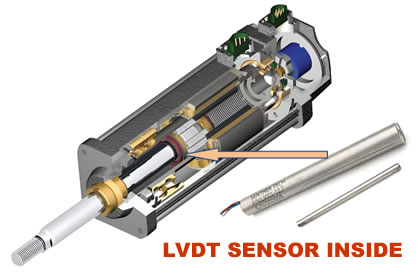

l 传感器完全嵌入油缸内部，在活塞杆中心钻孔安装 LVDT 壳体
l 铁芯固定在活塞端，随活塞杆同步运动
l 工作压力：可承受 3000-5000 PSI（200-350 bar）
2、技术要点
l 压力平衡设计
l 选用通风式 LVDT（带呼吸管）平衡内外压力
l 或采用耐压密封型 LVDT 直接承受油压
3、安装要求
l 活塞杆需深孔加工，孔径略大于传感器外径
l 同轴度误差≤0.05mm/m
l 铁芯与活塞杆采用浮动连接（非刚性锁死）
4、适用场景
l 伺服液压缸、AGC 轧钢油缸
l 电液伺服系统、精密试验机
l 飞行模拟器液压作动器
方案二：外置式安装（改造/测试首选）
1、结构特点
l 传感器平行安装于油缸外侧
l 通过连杆或支架连接传感器测杆与活塞杆
l 不改动油缸本体结构
2、技术要点
（1、机械补偿
l 必须加装万向浮动接头消除侧向力
l 安装支架需刚性固定，防止振动偏移
l 测量轴线与油缸运动轨迹严格平行
（2、防护要求
l 传感器外壳防护等级≥IP65
l 加装防尘罩隔绝油污、铁屑
3、适用场景
l 现有油缸改造升级
l 试验台架、测试设备
l 工程机械（推土机、挖掘机）
三、选型关键参数
参数 |
选型原则 |
推荐值 |
量程 |
油缸最大行程 + 20%~30% 余量 |
例：50mm 行程→选 75mm 量程 |
线性度 |
闭环控制要求高 |
±0.1%FS ~ ±0.25%FS |
工作温度 |
液压系统油温 |
-40℃ ~ +125℃工业级 |
输出信号 |
PLC/DCS 系统匹配 |
4-20mA 电流 / ±10V 电压 |
耐压等级 |
内置式必须满足 |
≥350bar |
典型型号推荐，以森瑟科技的LVDT传感器为主要推荐对象，参考如下表格
油缸类型 |
推荐型号 |
安装方式 |
量程选择 |
核心要求 |
大型伺服油缸 |
L2001-50.8/76.2 |
内置式 |
行程 + 30% 余量 |
耐高温、耐油压 |
中型通用油缸 |
L7001-25.4/50.8 |
外置式 |
行程 + 20% 余量 |
信号直连 PLC |
小型精密油缸 |
L3001 系列 |
内置 / 外置 |
精确匹配 |
高分辨率、小体积 |
工程机械油缸 |
L2001/L7001 |
外置 + 防护 |
行程 + 25% 余量 |
抗振动、防水防尘 |
伺服阀/阀芯 |
L3001 微型系列 |
阀体内置 |
阀芯行程 |
高频响应 |
四、标准安装调试流程
第一步：机械定位（关键！）
1. 校准油缸安装面水平度（0.02mm 水平仪）
2. 确保传感器与活塞杆同轴度≤0.05mm/m
3. 法兰安装面用塞尺检测，间隙≤0.05mm
第二步：零点校准
1. 手动推动油缸至全缩位置（机械零点）
2. 将 LVDT 铁芯调整至电气零点（通常距端面 1~2mm）
3. 扭矩扳手以 10~15N・m 锁紧固定螺母
第三步：电气连接
1. 使用双绞屏蔽电缆，屏蔽层单端接地
2. 电源电压稳定在 ±5% 范围内
3. 远离变频器、电机等强电磁干扰源
第四步：行程标定
1. 油缸全行程往复运动 3~5 次
2. 记录两端点输出值，进行线性修正
3. 验证重复精度≤0.01mm
五、典型应用场景
1. 冶金轧钢 AGC 油缸
· 功能：辊缝高精度闭环控制
· 精度要求：±1μm
· 配置：内置式 LVDT + 伺服阀
· 效果：板厚公差控制在 ±0.005mm 内
2. 注塑机锁模油缸
· 功能：锁模力监测、开模位置控制
· 配置：外置式 LVDT + PLC
· 优势：替代传统机械限位，响应快 10 倍
3. 电液伺服疲劳试验机
· 功能：高频往复位移闭环
· 动态性能：响应频率≥100Hz
· 寿命：连续运行 1 亿次无衰减
4. 工程机械液压系统
· 应用：推土机铲刀控制、挖掘机斗杆定位
· 配置：外置式 LVDT + 防尘防护
· 环境：抗振动、耐温变、防雨水
六、常见问题与解决方案
问题现象 |
原因分析 |
解决方法 |
输出漂移 |
温度变化、接地不良 |
1. 选用温度补偿型2. 屏蔽层单点接地 |
非线性误差大 |
同轴度偏差超差 |
1. 重新校准安装基准2. 加装浮动接头 |
信号干扰 |
变频器 / 电机电磁辐射 |
1. 电缆远离动力线2. 增加信号滤波模块 |
零点残余电压 |
线圈不对称、铁芯偏置 |
1. 电气零点精细调整2. 选用带信号调理模块 |
七、与其他传感器对比
技术方案 |
LVDT |
磁致伸缩 |
拉绳式 |
电位器 |
接触方式 |
非接触 |
非接触 |
接触 |
接触 |
寿命 |
极长 |
长 |
中 |
短 |
精度 |
极高 |
高 |
中 |
中 |
抗油污 |
优秀 |
优秀 |
差 |
差 |
成本 |
中高 |
高 |
低 |
极低 |
内置安装 |
支持 |
支持 |
不支持 |
不支持 |
八、实施建议
1. 新项目优先内置式：精度高、防护好、寿命长
2. 旧设备改造选外置式：安装简便、不破坏油缸
3. 关键系统冗余设计：重要油缸建议双传感器备份
4. 定期维护：每 6 个月校准一次零点，检查电缆连接
LVDT 凭借其卓越的可靠性和环境适应性，已成为液压油缸位移检测的工业标准方案，特别适合对精度、寿命和稳定性有高要求的自动化控制系统。
