阶次跟踪对新能源汽车行业的设计助力
阶次跟踪是把振动 / 噪声信号从时域映射到角度域，消除转速波动导致的频谱模糊，精准提取与旋转周期强相关的故障阶次，是新能源汽车电驱动系统NVH 测试、下线质检、预测性维护的核心算法。下面结合新能源汽车全场景，系统说明其必要性、硬件构成及传感器适配方案。
一、阶次跟踪的核心用途
- 变转速信号解耦：将电机、减速器等变速运行的非平稳振动 / 噪声信号，通过等角度重采样转为角域平稳信号，彻底消除升速 / 降速 / 负载波动带来的频谱 “拖尾”“模糊”。
- 阶次特征精准提取：按 “阶次 = 频率 / 转频” 锁定故障源 ——1 阶对应转子不平衡、N 阶对应齿轮啮合、轴承特征阶次对应滚道 / 滚动体损伤，实现部件级精准定位。
- 全工况 NVH 分析：生成阶次谱、阶次切片、坎贝尔图，直观展示各阶次幅值 / 相位随转速的变化，捕捉早期微弱故障（如轴承微裂纹、齿轮点蚀、电机电磁力谐波）。
- 声振耦合溯源：同步分析振动与噪声阶次，区分结构振动辐射噪声与空气声，定位 NVH 根源（如减速器 “鬼频” 异响、电机啸叫）。
二、新能源汽车行业使用阶次跟踪的必要性（全场景举例）
新能源汽车核心动力总成（电机 + 减速器 + 电主轴）均为高速旋转机械，且转速宽域（0–20000rpm）、工况瞬变（急加 / 减速、启停频繁）、NVH 要求严苛，传统 FFT 完全失效，阶次跟踪成为刚需，覆盖研发、生产、售后全链路：
1. 电驱动系统 NVH 研发（核心痛点）
- 电机啸叫抑制：新能源电机转速高达 15000–20000rpm，电磁力谐波（2 阶、4 阶、6 阶…）易引发高频啸叫。阶次跟踪可精准提取电磁阶次，优化定子绕组、转子磁钢设计，降低高频噪声（驾乘体验关键指标）。
- 减速器异响诊断：单级减速器（速比 8–12）在 3000–8000rpm 易出现齿轮啮合阶次（Z 阶，Z = 齿数） 异常、鬼频共振（加工振纹与啮合频率耦合），导致车内 “嗡嗡声” 或 “尖叫声”。阶次跟踪可定位齿轮齿面点蚀、倒角缺陷、轴承游隙超标，避免批量质量问题。
- 高速轴承可靠性验证：电机 / 减速器轴承 DN 值（内径 × 转速）超 100 万，早期微损伤（微米级）仅在轴承特征阶次体现，传统方法漏检率超 70%。阶次跟踪可提前 3–6 个月预警，防止高速抱死导致的安全事故。
2. 生产下线质检（防批量不良）
- 电总成下线测试（EOL）：每条产线日产 500–1000 台电机 / 减速器，需 100% 检测 NVH。阶次跟踪可在10 秒内自动识别不平衡（1 阶）、齿轮缺齿（Z 阶）、轴承异响（特征阶次） 等缺陷，杜绝不良品出厂（传统人工听音漏检率超 30%）。
- 关键零部件抽检：齿轮、轴承、转轴等核心件，通过阶次跟踪分析加工阶次（如磨齿振纹对应阶次），严控工艺一致性，从源头控制 NVH 风险。
3. 整车与售后运维（降本增效）
- 整车 NVH 标定：在底盘测功机上，阶次跟踪同步分析电机、减速器、传动轴、车轮的振动 / 噪声阶次，优化悬置、隔振垫参数，避免共振，提升驾乘舒适性。
- 车载预测性维护：在运营车辆（网约车、物流车）上部署传感器，实时阶次跟踪监测电总成健康状态，提前预警故障，减少非计划停机（单次维修成本超 5000 元），延长使用寿命。
结论：新能源汽车无发动机掩蔽噪声、转速更高、工况更复杂、NVH 要求更严，阶次跟踪不是 “可选项”，而是保障产品质量、提升竞争力、降低全生命周期成本的必选项。
三、阶次跟踪算法所需采集硬件与传感器
核心是振动 + 噪声 + 转速高精度同步采集，硬件需满足高同步性（≤1μs）、宽频响、高分辨率、抗干扰四大要求：
1. 核心传感器（三类，缺一不可）
- IEPE 加速度传感器（振动）：采集电机 / 减速器壳体、轴承座振动，反映机械故障冲击与共振。关键指标：频响 0.5Hz–10kHz+、量程 ±50g–±500g、灵敏度 1–10mV/g、噪声≤10μg/√Hz、IEPE 接口。
- 1/2 英寸自由场传声器（噪声，N2250A）：采集近场 / 远场噪声，定位啸叫、异响源。关键指标：频响 3.15Hz–20kHz、动态范围 17–146dB、低本底噪声≤17dB (A)、IEPE 输出森瑟科技。
- 转速 / 键相传感器：采集转轴每转脉冲（1P/R 或 N P/R），提供角度同步基准，用于等角度重采样。类型：光电编码器（高精度）、霍尔传感器（抗油污）、磁电式传感器（耐高温）；关键指标：分辨率≤0.1rpm、脉冲数≥1P/R、同步误差≤1μs。
2. 数据采集系统（DAQ）
- 核心要求：多通道同步（振动 + 噪声 + 转速）、24 位 AD、采样率≥100kHz、抗混叠滤波、IEPE 激励（4mA/24V）、TEDS 智能传感器识别。
- 功能：同步采集振动（模拟量）、噪声（模拟量）、转速（脉冲）信号，实时预处理，输出原始数据供阶次跟踪算法处理。
3. 辅助硬件
- 信号调理器：IEPE 传感器供电、放大、抗混叠滤波。
- 安装附件：磁座、螺栓、高温 / 低噪声电缆、屏蔽线（抗 EMI/RFI 干扰）、传声器防风罩（户外 / 风噪环境）。
- 边缘计算 / 分析软件：集成阶次跟踪、重采样、阶次谱 / 切片 / 坎贝尔图生成、故障诊断模型、NVH 溯源分析。
四、森瑟科技支持阶次跟踪的传感器
森瑟全系列 IEPE 振动传感器、温振一体传感器、N2250A 噪声传感器及配套转速传感器，可直接匹配新能源汽车电总成振动 + 噪声 + 转速同步采集需求，支撑阶次跟踪底层数据：
1. 310A 系列工业 IEPE 加速度传感器（通用首选）
- 参数：频响 0.5Hz–10kHz（±3dB）、量程 ±50g/±100g、灵敏度 10mV/g、噪声≤5μg/√Hz、环形剪切压电、IEPE 输出。
- 适配场景：电机、减速器壳体 / 轴承座振动监测，EOL 下线测试、常规 NVH 研发标准配置。
2. 540A/B 嵌入式压电加速度传感器（高频 / 高速）
- 参数：频响 0.5Hz–28kHz（±3dB）、量程 ±50g–±500g、灵敏度 1–10mV/g、噪声≤4μg/√Hz、体积 10×10×5.5mm、高信噪比。
- 适配场景：高速电机（15000rpm+）、电主轴、微型减速器，高频阶次（20 阶 +）故障提取，狭小空间安装。
3. 710A 系列微型 IEPE 加速度传感器（精密 / 小型）
- 参数：频响 1Hz–15kHz（±3dB）、量程 ±50g、灵敏度 10mV/g、体积 φ6×8mm、高稳定性、低噪声、TEDS 可选。
- 适配场景：精密减速器、电子差速器、车载辅助电机，纳米级振动监测，精密 NVH 测试专用。
4. 310AT 温振一体传感器（恶劣环境 / 多参数）
- 参数：振动频响 0.5Hz–10kHz、温度 - 55℃–150℃、IEPE 输出、金属密封、EMI 屏蔽、抗冲击。
- 适配场景：电池包冷却泵、车载空压机、高温舱内电机，同步监测振动阶次与轴承温度，多参数融合故障诊断。

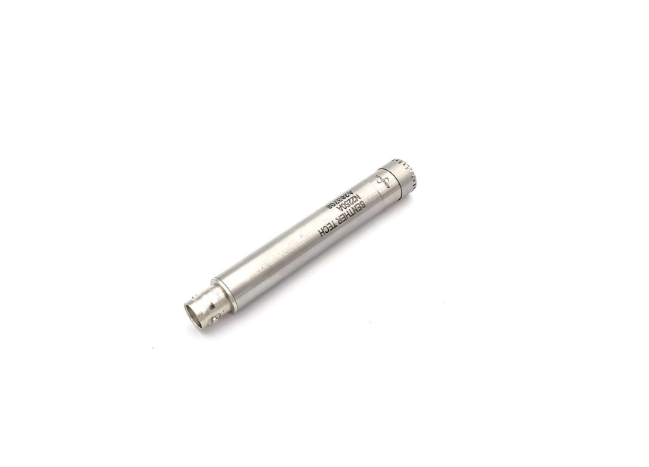

5. N2250A 1/2 英寸自由场测量传声器（噪声专用，新增整合）
- 核心参数：频响 3.15Hz–20kHz（±2dB）、动态范围 17–146dB、等效噪声≤17dB (A)、灵敏度 50mV/Pa、IEPE 输出（TEDS 可选）、钛合金 + 不锈钢材质、-20℃–+60℃工作温度森瑟科技。
- 关键优势：自由场补偿技术（修正传声器对高频声场的畸变，测真实声压）、低本底噪声（捕捉电机微弱啸叫、减速器异响）、宽频响覆盖 NVH 全频段、抗干扰强（适配车载复杂电磁环境）森瑟科技。
适配场景：电总成近场噪声测试、整车 NVH 标定、啸叫 / 异响溯源、阶次噪声分析（同步振动阶次，定位声振耦合源）
6. 配套转速传感器（同步基准）
- 霍尔转速传感器：抗油污、耐高温，适配减速器 / 电机转轴键相监测，输出 1P/R 脉冲。
- 磁电式键相传感器：无电源、高可靠，适配高速旋转部件，同步误差≤1μs。
总结
- 用途：阶次跟踪是新能源汽车电驱动系统变工况信号解耦、故障定位、NVH 优化的核心算法。
- 必要性：新能源汽车转速高、工况瞬变、NVH 要求严，传统 FFT 失效，阶次跟踪是研发、生产、售后全链路刚需。
- 硬件需求：IEPE 振动传感器 + N2250A 噪声传感器 + 转速传感器 + 同步 DAQ，核心是高同步性、宽频响、低噪声。
- 森瑟匹配方案：310A（通用振动）、540A（高频高速）、710A（精密）、310AT（温振一体）、N2250A（噪声）+ 配套转速传感器，全链路支撑阶次跟踪底层数据采集。
