一、高冲击加速度传感器概述
高冲击加速度传感器专为测量极端动态载荷设计，可捕捉毫秒级高速冲击事件，广泛应用于军工、航空航天、汽车碰撞测试、工业设备监测等领域。
二、高冲击加速度传感器选型关键参数
三、典型应用场景与解决方案
1. 军工与国防
场景：炮弹膛内冲击、导弹姿态控制、爆炸冲击测试
方案：
传感器选型：石英晶体加速度计（抗辐射、高稳定性）、多轴MEMS传感器（低成本批量部署）。
安装：使用高频响应（>100kHz）传感器，通过装甲板螺纹孔固定，配合减振凝胶隔离高频噪声。
数据采集：24bit ADC采样率≥2MHz，配合数字滤波器（巴特沃斯低通滤波，截止频率50kHz）。
案例：某型号导弹弹头冲击测试中，采用3轴±50,000g传感器，成功捕捉到12μs内的峰值加速度（35,000g）。

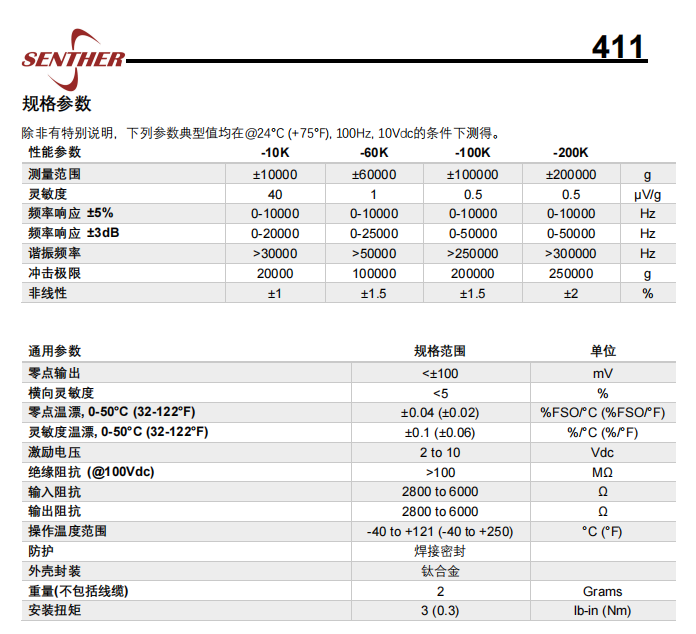

411型号加速度传感器基于最新的压阻MEMS传感技术元件加工，提供出色的动态范围和稳定性。这种压阻 加速度传感器是为冲击测量而设计的坚固型无阻尼测 量装置。内置蚀刻硅芯片布置了包含惯性质量块和应 变计的主动四臂惠斯通桥电路。该元件的质量轻、极小 的尺寸和独特的结构可以提供高共振频率，同时具有 低阻抗、高过载、低相移和零阻尼等特性。该类型传感 器的高谐振频率特点使得它们在高冲击脉冲后的高频 信号下不会共振损坏，相反具有较低谐振频率的加速 度传感器就可能会遭到破坏。高谐振频率和零阻尼也 允许加速度传感器响应快速信号、短持续时间的激波 运动。同时该传感器频率响应可以向下扩展到静态或 低频加速度，因此该传感器也是测量⻓时间变化信号 的理想选择。411型采用了坚固可靠的结构，大大降低 了电缆接线和冲击损坏的概率。
2. 汽车碰撞测试
场景：正面/侧面碰撞、安全气囊触发验证、行人保护测试
方案：
传感器选型：压电式加速度计（动态范围广）、IEPE（积分电子 piezoelectric）传感器（自带电荷放大）。
安装：在车体关键位置（B柱、保险杠）粘贴传感器，使用环氧树脂胶固定，确保接触面平整。
校准：使用冲击台模拟标准碰撞波形（如C-NCAP 64km/h偏置碰撞），校准线性度误差
数据分析：通过FFT分析冲击能量分布，结合视频同步验证传感器数据可靠性。
430系列是一款专为碰撞测试设计的轻重量，宽频带响应的 微型三轴加速度传感器，符合SAE J211的碰撞设备测试标 准, 目前有2个量程范围，分别为2000g和6000g。此3轴加 速度传感器采用最新的压阻式MEMS敏感元件的加速度传 感器，具有卓越的动态响应特性和稳定性。在0~50℃的范 围内内置全桥式温度补偿，横向灵敏度
3. 工业设备监测
场景：重型机械振动监测、锂电池pack跌落测试、风力发电机轴承故障预警
方案：
传感器选型：钢制压电加速度计（耐高温）、无线传输模块（LoRa/WiFi 6）。
部署：在电机轴端安装10kHz带宽传感器，每500m²布置1个节点，实时上传数据至云端。
预警逻辑：设定阈值报警（如连续3次超过5g振动），联动PLC停机保护。
案例：某钢厂轧机轴承故障预测中，通过加速度信号小波包分解，提前72小时预警轴承磨损。
418系列是一款采用最新压阻式MEMS敏感元件的冲击 加速度传感器，具有卓越的动态响应特性和稳定性。
418系列的特点是有在0~50℃的范围内内置全桥式温度补偿，横向 灵敏度标准
4. 航空航天
场景：卫星发射段振动测试、飞机起落架冲击吸收性能评估
方案：
传感器选型：光纤光栅加速度计（抗电磁干扰）、静电容式传感器（超高分辨率）。
安装：采用胶接式安装于卫星结构内部，配合多点激励-响应测试（MIMO）采集模态数据。
后处理：利用Python的PyVibes库进行频响函数建模，识别结构共振频率。
519A-50K单轴冲击加速度传感器是一款可同步测量冲击和振动的IEPE加速度传感器，其 特点是采用环形剪切模式的压电陶瓷晶体为敏感元件，具有 长期保持输出稳定的特性。此加速度传感器的内部电路是在 IEPE的两线制系统上同时提供恒流源激励和传输低阻抗电 压输出信号。信号地与外壳相连，可选配绝缘安装座。信号 放大电路设计考虑了冲击保护。外壳采用激光焊接工艺以保 证产品的密封性；整线输出保证了产品不同环境下使用时的 测量可靠性和长期稳定性。519A系列加速度传感器支持粘 合剂安装，也支持Ø3.05*2的通孔牢固安装。519A-50K单轴冲击加速度传感器具有频带响应宽和抗冲击的特性，所以对于轻质量 结构分析和瞬态冲击测量的应用来说，519A-50K单轴冲击加速度传感器绝对是一款理想的加速度传感器。
四、高冲击加速度传感器使用全流程
1. 系统设计阶段
需求分析：明确最大冲击量级、环境条件（温度/湿度/振动）、数据输出格式。
2. 安装与调试
机械预处理：打磨安装面至Ra≤0.8μm，涂抹导热硅脂（如高温型7921）。
电气连接：使用屏蔽双绞线（CAT6A）减少EMI干扰，长度>10m时需增加信号调理器（低通滤波+放大）。
初始标定：在离心机或冲击台上施加已知加速度（如50g、200g），校准零偏与灵敏度。
3. 数据采集与分析
硬件配置：24bit SAR ADC（≥20MS/s采样率）、FPGA实时处理（触发阈值可调）。
软件工具：LabVIEW（时频域分析）、Python（机器学习降噪）。
典型分析方法：
时域：冲击波形上升时间、持续时间、峰值加速度。
频域：FFT谱分析共振频率、能量分布。
时频域：小波变换提取瞬态冲击特征。
4. 维护与校准
周期性校准：每6个月使用NIST可追溯标准砝码校验。
环境适应性测试：-40℃~85℃循环老化试验，振动台随机振动（GRMS=6g，10Hz~1kHz）。
故障诊断：通过自检功能排查传感器是否断路/短路，输出噪声电压是否超标（如>50μV RMS）。
五、未来趋势与挑战
技术升级：MEMS传感器向微米级尺寸发展（如±100,000g MEMS芯片）。
多物理量融合：加速度计与陀螺仪、压力传感器集成，实现冲击事件的完整力学建模。
AI赋能：基于LSTM神经网络的冲击分类算法（如区分爆炸冲击与机械振动）。
六、总结
高冲击加速度传感器的成功应用依赖于精准选型、可靠安装和深度数据分析。通过结合行业场景定制化方案（如军工级抗辐射设计、汽车级EMC认证），可显著提升测试效率与数据可信度。未来随着边缘计算与5G技术的普及，实时高冲击监测系统将向智能化、网络化方向演进。
