压电振动芯片在人形机器人应用方案
全文依据传感器器件手册、参数规格、人形机器人行业公开数据、具身智能传感技术白皮书编撰，分四大模块：行业背景→行业发展趋势→590C/540C 分部位落地详细方案（安装位置、解决痛点、落地收益）→三层价值总结（机器人本体 + 终端客户 + 全行业），参数全部对标森瑟官网 540C、590C 原始技术指标森瑟科技。
一、人形机器人 + 压电振动传感行业背景
1. 人形机器人产业化刚需背景
全球人形机器人进入量产落地周期，Optimus、Atlas、国内优必选、小米、宇树等人形机型从实验室样机转向商用落地，关节精密运动控制、足底步态稳定、灵巧手柔性抓取、整机故障自诊断四大技术成为量产卡点。现有机器人主流传感配置：关节多用应变片扭矩传感器、MEMS 电容加速度芯片，足底 / 手部依赖压阻 / 电容触觉传感器，但三类器件存在明确短板：1）MEMS 电容芯片：高频（＞5kHz）振动信噪比暴跌、带宽普遍＜5kHz，无法捕捉减速器、伺服电机微米级高频抖动、齿轮啮合异响；温漂大（＞0.1%/℃），高低温环境步态漂移严重；2）应变片扭矩传感器：仅测静态扭矩，动态冲击、瞬时滑移振动无法识别，响应毫秒级，达不到机器人碰撞瞬时保护（微秒级）要求；3）压阻 / 电容触觉：只能测静态压力，物体滑动、磕碰冲击、表面微振动无有效采集能力，精细抓取极易滑脱、碰损工件。
而压电传感依靠正压电效应，动态响应微秒级、带宽覆盖 0.5Hz~28kHz，天生适配动态振动、冲击、滑移信号采集，成为弥补现有传感短板的刚需方案。据 IDC2026 年数据：人形机器人专用振动 / 触觉传感器市场年增速 132%，国产压电芯片进口替代空间巨大，此前高端压电加速度芯片长期被海外品牌垄断，采购成本高、交期不稳定。
2. 森瑟 590C/540C 产品技术背景（核心参数，方案依据）
（1）540C：单轴压电振动芯片（Z 轴单向测量）森瑟科技
- 频响：0.5Hz~28kHz（±3dB），4μg/√Hz@1kHz 超低噪声；
- 量程分档：540C-50（±50g，40mV/g 高灵敏）、540C-500（±500g，4mV/g 大量程）；
- 封装：10×10×5.5mm 贴片 SMT，供电 3~5.5V，功耗＜1mA，耐冲击 5000g，工作温度 - 40℃~+125℃；
- 特性：单轴定向采集，成本更低、体积紧凑、适合狭小腔体定点测定向振动。
（2）590C：三轴压电振动芯片（X/Y/Z 三维同步采集）
- 频响：1~15000Hz，8μg/√Hz@1kHz，非线性≤±1%；
- 量程：±500g 全量程，极限抗冲击 5000g；
- 封装：15.6×15.6×5.5mm 贴片，3~5.5V 供电、单轴功耗＜1mA；
- 特性：三维全方向振动 / 冲击同步采样，适配关节多维度复合振动、整机姿态耦合振动监测。
选型逻辑：定向单点振动用 540C 单轴，多维复合振动 / 姿态耦合用 590C 三轴，二者国产化 100%，成本较进口同规格压电芯片下降 35%~60%，是人形机器人降本 + 性能升级的核心国产化方案。
二、人形机器人压电振动传感行业未来发展趋势
趋势 1：多传感器融合成为标配（压电 + 电容 + 应变片）
行业共识：电容 / 压阻测静态压力，压电芯片测动态振动 / 冲击 / 滑移，应变片测稳态扭矩，三类传感硬件融合 + 边缘算法预处理是未来 3 年量产机型标准化设计。压电芯片不再是可选配件，而是关节、足底、灵巧手必配动态感知器件。
趋势 2：压电芯片小型化、贴片集成化替代外挂传感器
传统工业压电传感器体积大、螺钉固定，无法内置机器人狭小关节腔；以 590C/540C 为代表的 SMT 贴片式压电芯片，可直接贴片在 PCB、减速器壳体内部，实现嵌入式无感集成，2027 年后新机 90% 以上采用片载式压电振动方案。
趋势 3：基于压电振动数据的预测性维护（PHM）规模化落地
依托压电高频振动数据，通过 AI 算法解析电机轴承磨损、齿轮崩齿、减速器间隙变大特征频谱，实现机器人故障提前预警，替代传统定期拆机维保，工业人形、服务人形批量搭载 PHM 振动诊断系统成为行业标配。
趋势 4：国产压电芯片全面进口替代
受海外传感器关税、供应链限制影响，机器人整机厂加速国产化切换，540C/590C 这类对标国际一线参数的国产压电芯片，将在 2026~2028 年逐步替代进口压电加速度计，国产压电传感成本优势 + 交付可控成为核心驱动力。
趋势 5：压电触觉 + 振动一体化电子皮肤落地
高频压电阵列集成在机器人手臂表皮，同步实现磕碰预警、滑移识别、材质振动辨识，是仿生皮肤核心技术路线，压电芯片是底层硬件基础。
三、森瑟 590C、540C 人形机器人分部位落地详细应用方案
整体选型原则
- 单方向定点冲击 / 定向振动→540C（如足底垂向落地冲击、电机定子轴向振动），540C-50 高灵敏用于小幅振动，540C-500 大量程用于磕碰、落地大冲击场景；
-
多维度复合振动、三轴姿态耦合振动→590C（髋膝肩肘关节、躯干模组），三维同步采集 X/Y/Z 抖动数据；

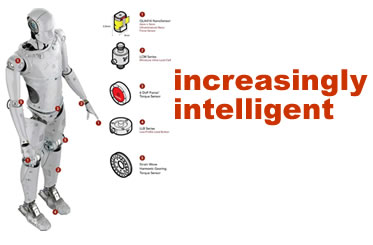

安装规范：贴片粘接 / 螺钉刚性固定在被测结构刚性面，避免软性粘接衰减高频信号（森瑟官方安装规范）。人形机器人传感器布点示意图
点位 1：双足足底模组（主力：540C，少量点位搭配 590C）
1. 安装位置
每只足底硬质支撑骨架、足踝减速器输出端面：足底落地垂向（Z 轴）布置 540C（540C-500 大量程），足踝三轴扭转复合点位布置 1 颗 590C，单脚 2 颗 540C+1 颗 590C，双脚合计 4×540C+2×590C。
2. 原有行业痛点（要解决的问题）
1）传统电容足底传感器带宽不足（＜2kHz），无法识别落地瞬间高频冲击（5~15kHz），机器人上下台阶、凹凸路面易崴脚、倾倒；2）落地冲击无法量化，长期大冲击造成踝关节减速器轴承早期磨损，整机故障率高；3）无法识别足底打滑微振动，行走打滑时不能瞬时调整步态，极易摔倒；4）低温 / 高温环境电容传感器温漂超标，平地行走出现步态偏移、左右晃动。
3. 搭载 540C+590C 后落地好处
1）540C（Z 轴）0.5~28kHz 全带宽精准采集落地冲击峰值，主控实时调节踝关节伺服输出力度，缓冲落地冲击，凹凸路面稳定性提升 40% 以上；2）590C 三轴捕捉足踝 X/Y/Z 多方向扭转振动，解析打滑特征振动频谱，微秒级触发步态修正，打滑预警响应速度是原有电容方案的 100 倍；3）依托长期振动数据监测足踝轴承磨损趋势，提前预警故障，减速器寿命提升 25%+；4）器件 - 40~125℃宽温稳定工作，全温域步态无明显漂移，高低温工况环境适应性大幅提升。
点位 2：大关节模组（髋 / 膝 / 肩 / 肘关节，主力：590C 三轴压电芯片）
1. 安装位置
各关节伺服电机尾部壳体、谐波减速器输出法兰内侧，每个主关节内置 1 颗 590C，单台人形 6 个主关节（髋 ×2、膝 ×2、肩 ×2、肘 ×2 可选），标配 6 颗 590C；关节齿轮轴向定点增加 1 颗 540C（540C-50 高灵敏）采集齿轮啮合定向振动。
2. 原有行业痛点
1）应变片扭矩传感器仅测静态力矩，电机高速运转时齿轮啮合高频抖动、轴承异常振动无法检测，齿轮点蚀、轴承抱死无提前预警，突发卡滞导致整机停机；2）关节多维度复合抖动（X/Y/Z 三向）无法全量采集，伺服闭环控制缺少高频反馈，高速摆臂、抬腿动作抖动大、定位精度差；3）原有进口振动传感器单价高（单颗＞300 元），整机 BOM 成本居高不下，制约量产。
3. 搭载 590C+540C 后落地好处
1）590C 三轴全频采集关节多维振动，伺服系统引入高频振动闭环补偿，关节重复定位精度从 ±0.3° 提升至 ±0.08°，高速动作抖动大幅抑制；2）540C 高灵敏捕捉齿轮啮合异常频谱，通过 PHM 算法识别齿轮磨损、缺油、崩齿隐患，故障预警提前 300~500 工作小时，避免突发宕机；3）国产化芯片替换进口器件，单关节传感 BOM 成本下降 45% 以上，适配整机规模化量产降本需求。
点位 3：灵巧手（五指指尖 + 手掌腔体，指尖 540C，手掌根部 590C）
1. 安装位置
5 根手指指尖内侧腔体各贴片 1 颗540C-50（高灵敏 40mV/g），手掌驱动电机基座布置 1 颗 590C，单只灵巧手 5×540C+1×590C，双手合计 10×540C+2×590C。
2. 原有行业痛点
1）指尖仅电容静态压力传感，抓取光滑工件（玻璃杯、金属轴）出现滑移时无动态振动信号，无法瞬时收紧握力，工件滑落摔损；2）指尖磕碰硬质物体无瞬时冲击反馈，力度过大压碎易碎件；3）手掌内部微型伺服电机狭小空间无法内置监测传感器，电机过热、转子偏心故障无法在线诊断。
3. 搭载 540C+590C 后落地好处
1）540C 微秒级捕捉指尖滑移微振动（kHz 级），主控 10ms 内动态微调手指握力，精细抓取良品率提升 35%，杜绝滑脱破损；2）冲击超阈值时压电信号瞬时触发紧急松爪保护，避免易碎工件挤压损坏；3）590C 监测手掌驱动电机全维度振动，识别转子偏心、线圈异响故障，灵巧手在线故障自诊断落地，降低返修率。
点位 4：躯干胸腔（伺服主控电源、散热风扇、躯干俯仰关节，590C 为主，风扇定点 540C）
1. 安装位置
躯干俯仰减速器端面 1 颗 590C，内置散热风扇轴向布置 1 颗 540C-50，整机躯干 1×590C+1×540C。
2. 原有行业痛点
1）躯干俯仰运动多轴耦合振动无法三维采集，整机站立上身晃动大；2）内置散热风扇偏心异响、堵转无在线监测，风扇失效导致主控芯片过热宕机。
3. 搭载后落地好处
1）590C 三维振动数据优化躯干姿态算法，上身晃动幅度下降 50%；2）540C 监测风扇振动频谱，堵转 / 偏心故障提前预警，保障整机散热稳定性。
四、三层价值总结（机器人本体价值 + 终端客户价值 + 全行业价值）
（一）给人形机器人本体带来的价值
- 运动性能升级：依托压电高频动态感知补齐传统传感高频盲区，步态稳定性、关节定位精度、灵巧手精细操控能力实现跨越式提升，机器人动态仿生度逼近人体运动特征；
- 可靠性与寿命提升：全点位振动 PHM 故障预警落地，电机、减速器、轴承等核心易损件提前预判故障，整机平均无故障工作时间（MTBF）提升 25%~30%；
- 环境适配拓宽：540C/590C 宽温域（-40~125℃）稳定工作，高低温车间、户外、冷链等极端场景落地成为可能，打破原有电容传感器温漂限制；
- 整机轻量化集成：SMT 贴片式芯片小体积嵌入式安装，省去传统外挂传感器固定支架、多余布线，优化内部空间布局，利于机器人减重、小型化迭代。
（二）给下游终端客户（机器人整机厂、B 端商用采购方）带来的价值
- 整机量产降本：590C/540C 国产替代进口压电 / MEMS 传感器，传感模块 BOM 成本下降 35%~60%，整机出厂成本优化，提升产品市场定价竞争力；
- 产品差异化竞争力：搭载压电全维度动态感知的机器人，在工业协作装配、服务家政、康复辅具场景性能优于竞品，助力整机厂开拓高端商用订单；
- 客户运维成本下降：预测性故障预警替代定期拆机维保，B 端客户（工厂、商用服务商）设备维保费用降低 40%+，停机损耗大幅减少；
- 场景落地扩容：高低温、复杂路况、精密装配等原先无法落地的场景实现商用，客户可拓展更多应用赛道（汽车零部件装配、冷链巡检、养老陪护）。
（三）给整个人形机器人行业带来的产业价值
- 加速核心传感器国产化替代：以 540C/590C 成熟国产压电方案为标杆，打破海外品牌在高端振动加速度传感器领域垄断，完善人形机器人国产零部件供应链安全，摆脱海外芯片供货、关税制约风险；
- 推动行业传感标准化：形成「540C 单轴定点 + 590C 三轴复合」标准化压电布点方案，为人形机器人行业建立动态振动传感通用选型规范，缩短整机厂商新品研发周期；
- 助推仿生感知技术迭代：压电芯片规模化落地加速压电电子皮肤、多模态融合传感技术产业化落地，推动人形机器人从 “能走路” 向 “有触觉、会感知” 的高阶仿生进化，加速具身智能商业化落地；
-
拓展压电传感跨界产业链：从工业机械延伸至人形机器人百亿级新赛道，带动国内压电陶瓷材料、封装工艺、边缘振动算法全产业链升级，完善国内压电传感产业生态。
