在振动测试与结构监测领域，加速度传感器是核心元器件。工程师在选型时面临的首要问题便是：是否需要测量静态加速度？答案决定了该选择压电式还是MEMS电容式传感器。本文深入剖析压电加速度传感器的电荷泄漏机制，解释其无法实现DC响应的根本原因，并与MEMS传感器的测量原理进行对比。从工程视角分析两类传感器的频率响应边界。

1. 传感器的物理本质：弹簧质量振动系统

无论何种加速度传感器，其基本原理均遵循牛顿第二定律 F=ma。传感器内部包含一个检测质量块（Seismic Mass）和弹性悬挂结构。当外壳随被测物体加速时，质量块因惯性产生相对位移X 。在稳态下，弹簧反力等于惯性力：

其中 K为等效刚度。加速度测量的核心任务，就是精确测量这个位移 X。压电式与MEMS电容式的本质区别，在于位移的检测物理效应与信号读取电路架构。

2.   压电加速度传感器：AC耦合的物理根源

2.1 压电效应与电荷产生

压电加速度计采用石英或压电陶瓷（如PZT）作为敏感元件。晶体在受力变形时，晶格偶极子发生偏转，在表面产生与应力成正比的电荷 Q：

其中dij为压电常数。电荷量与应力成正比，而应力与质量块的瞬态位移相关。 当加速度保持恒定时，位移X恒定，晶体形变不再变化，电极上便不再有额外电荷积累。

2.2 等效电路与高通特性

压电传感器可等效为一个与寄生电容 Cd并联的电荷源，或串联的电压源。信号调理通常使用电荷放大器，其反馈网络由 Rf 与 Cf并联构成，等效模型见图1。该电路形成一阶高通滤波器特性。

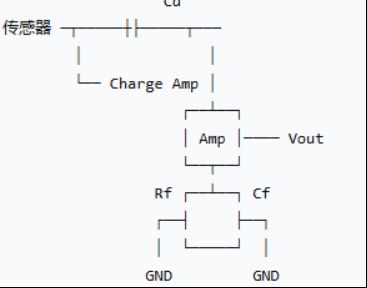

                                                                        图1. 压电传感器电荷放大器简化电路模型

系统传递函数在低频端的幅值响应取决于RfCf时间常数。低频截止频率（-3dB点）由下式给出：

对于特定的IEPE压电传感器, 由于量程和灵敏度要求已经确定，R和C也就基本确定了，所以f-3dB也就确定了。因为实际案例中R和C不可能无限大，所以f-3dB不可能为0通常在 0.5Hz~5Hz。当输入信号频率远低于截止频率时，信号以 -20dB/decade 衰减，直至无法响应DC（0Hz）稳态信号。这是高通滤波器的固有特性。

2.3 电荷泄漏：为何不能测量静态信号

核心物理矛盾：压电晶体本身是优良绝缘体，但电荷无法在真实物理世界中永久驻留。当被测加速度恒定，晶体产生的初始电荷 Q0会通过以下路径缓慢泄漏：

• 晶体自身的内阻（绝缘电阻虽高但有限）

• 电荷放大器反馈电阻 Rf（提供运放偏置电流通路）

• 线缆与连接器的绝缘阻抗

放电时间常数 。典型传感器在秒级内电荷即衰减殆尽，输出电压回归零偏置。这意味着压电传感器对恒定加速度（如重力倾斜检测）输出为零。这是一阶系统的阶跃响应：

如下时序图所示：

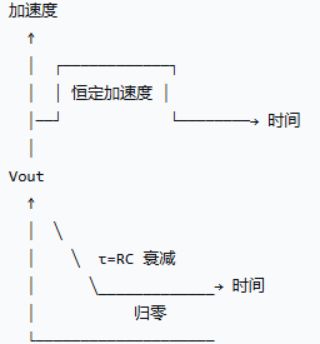

图2. 压电传感器对DC输入的响应——指数衰减归零

2.4 IEPE传感器的低频边界

从上述分析，对于尺寸确定的IEPE传感器（即质量块确定），低频边界取决于量程，量程越低，低频边界越高，也就是说：所需量程越低，低频越难保证，要达到更低频率，就要增加质量，增加质量就会加大体积。这就是低量程产品个子大的原因。为了让读者有个概念，这里提供一组数据，看看IEPE传感器低频能做到什么级别。一般地，IEPE加速计现在能实现0.1Hz的低频边界。森瑟科技由于采用了专利电路，可以将截止频率推至 0.04Hz 左右，但这仅是接近DC，物理上无法达到真正的0Hz稳态测量。

作为对比认知，下面简要说明MEMS原理加速计为何能实现直流响应。

3. MEMS变容式（变阻式）加速度传感器实现DC响应的原理：电容（电阻）测量与惠斯通电桥

MEMS变容（变阻）式加速度计同样基于质量块-弹簧系统，在静态加速度下，桥路电容（电阻）相对于0加速度下发生了改变，这个变化值在静态加速度下不再改变，惠斯通电桥输出端产生一个恒定的电压差值，这个差值的大小反映静态加速度的大小，可在DC下长期稳定维持，不存在压电式的电荷泄漏问题。
