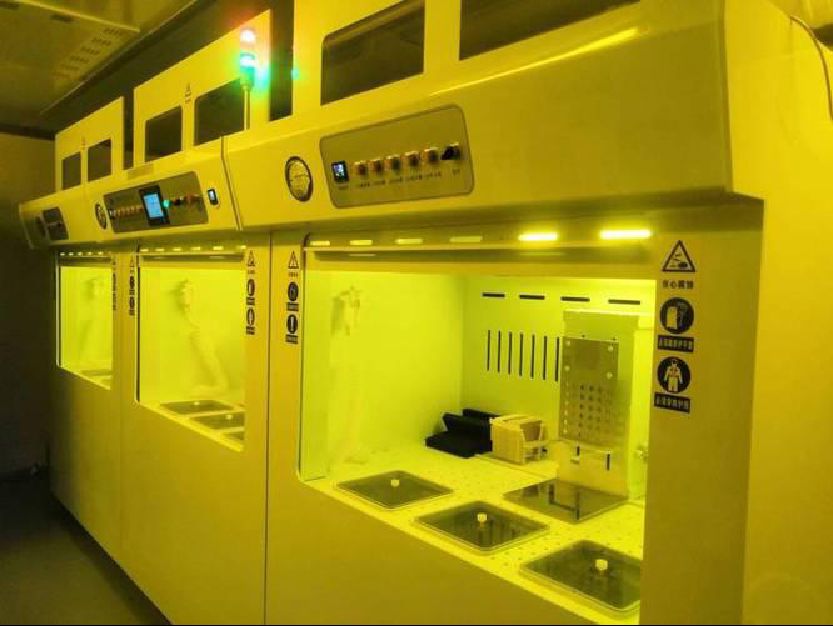

在半导体、光伏等高端精密制造领域，刻蚀与清洗是决定产品良率的核心工序，液位测量的精准性、稳定性直接关联药液配比、工艺一致性及生产安全。针对刻蚀/清洗机强腐蚀、高温、酸碱雾气等极端工况，传统液位测量方案普遍存在腐蚀失效、精度不足、维护成本高等瓶颈。

森瑟科技针对性研发D501系列超声波液位开关（传感器），本指南严格参考其规格书参数，从工况痛点、技术原理、产品特性、选型规范及应用价值展开，为客户提供标准化技术参考与选型依据。

一、刻蚀/清洗机液位测量工况痛点与技术要求

（一）核心工况特征

刻蚀/清洗机槽体介质以49%氢氟酸、BHF、SPM、APM等强腐蚀性化学品为主，核心工况特征如下：

1. 介质特性：高腐蚀性、高纯度，部分含悬浮颗粒、结晶，对传感器材质兼容性要求极高；

2. 环境条件：工作温度-30℃~80℃（契合D501标准范围），槽顶存在酸碱雾气与冷凝水，对防护等级要求明确；

3. 结构限制：槽体空间紧凑，小量程测量需求突出，需适配小巧型设备；

4. 工艺要求：液位响应实时，误差需控制在毫米级，避免数据漂移影响工艺。

（二）传统方案技术短板

1. 耐腐蚀性不足：传统传感器材质不耐强腐蚀，易出现外壳渗透、膜片破损，增加药液泄漏与停机风险；

2. 测量精度缺失：小量程下精度无法达到毫米级，易受气泡、温度波动干扰，出现漂移、误触发，影响工艺稳定；

3. 维护成本高昂：需频繁拆卸清洗、校准，维护周期短，占用有效生产工时；

4. 安装适配性差：体积庞大、安装方式单一，线缆不耐腐蚀，缩短设备服役周期，与D501灵活适配性形成对比。

（三）行业核心技术要求

结合D501规格书核心参数，刻蚀/清洗机液位测量核心技术指标如下：

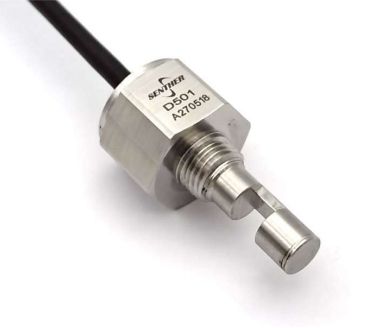

二、D501型号超声波液位开关（传感器）技术原理与核心特性

（一）技术原理

D501基于超声波原理，通过内置换能器发射高频脉冲，经液面反射后接收，计算时间差得出液位高度，实现精准监测。

其无接触、无活动部件设计，从根源规避介质腐蚀、杂质污染等问题，契合规格书“卓越长期稳定性”优势，适配强腐蚀、高洁净工况。

（二）核心产品特性

1. 材质与防护适配，契合恶劣工况

据规格书标注，D501外壳为316L不锈钢，防护IP65，可抵御酸碱雾气与冷凝水；接液部分耐强腐蚀，可长期浸泡各类腐蚀性介质，探头耐压250 PSI（17 Bars），保障稳定运行。

2. 测量性能达标，保障工艺稳定

D501精度＜2mm、延迟＜0.5秒，可实时捕捉液位细微变化，确保药液配比精准。集成调理电路，EMC符合EN 61326-1，可过滤气泡、温度干扰，避免漂移与误报警。

规格书明确其标准工作温度-30~80℃，覆盖常规清洗工艺；高温刻蚀工况可配套虹吸管拓展适配。

3. 无接触设计，降低运维成本

无接触、无活动部件设计，避免介质腐蚀与结晶堵塞，无需频繁拆卸清洗；结构简洁，维护便捷，大幅减少停机时间与运维成本，契合规格书稳定性要求。

4. 灵活安装，适配多元场景

D501体积小巧（50g，无电缆），支持多种安装方式，扭矩18lb-in，单人可快速部署；8-36Vdc宽电压供电，继电器输出（湿短＜0.1Ω、干开＞1GΩ），可对接工控系统。

线缆长度可按需选择（0.1m、1m及以上，最长30米非直流），耐酸碱护套可避免脆化开裂，适配各类布线需求。

5. 高性价比，改造成本可控

据规格书，D501可直接替代传统液位开关，低成本设计无需大规模改造设备，快速部署，实现“低投入、高性能”升级，契合降本增效需求。

三、D501型号标准化选型规范

结合规格书指引，重点关注以下参数，避免选型偏差导致测量失效：

（一）量程选型

结合槽体深度选型，确保精度：

1. 浅槽（0.2m~0.4m）：适配小量程，确保误差＜2mm；

2. 标准槽（0.4m~0.8m）：选用适配量程，预留10%波动余量；

3. 深槽（0.8m~1.0m）：结合液位变化范围，确保精度与响应达标。

（二）输出与供电选型

1. 输出：继电器输出，可直接对接PLC、工控机，适配现场控制需求；

2. 供电：匹配8-36Vdc宽电压，优先24Vdc标准供电（规格书典型工况）。

（三）电缆与接头选型

线缆长度按需选择（标准0.1m、1m，可拓展至30米非直流）；接头可选直列5pins或裸线；需选用耐酸碱护套屏蔽电缆，禁止PVC、PU材质。

（四）温度与压力适配选型

1. 温度：常规清洗选标准型（-30~80℃），高温刻蚀需配套虹吸管；

2. 压力：确认槽体压力≤250 PSI（17 Bars），避免过载损坏传感器。

（五）安装方式选型

1. 顶部安装：采用插入式，氟橡胶密封，扭矩严格控制在18lb-in；

2. 侧壁安装：选用适配方式，确保探头无遮挡，不影响信号传输。

D501系列严格遵循规格书标准，以耐腐、高精度、易运维、高适配、高性价比，破解刻蚀/清洗机液位测量痛点。如需产品资料信息可以联络我们0755-85273639。
