一、港口振动在线监测系统的背景

集装箱码头存在设备分散、工况多变、传动链庞大等问题，建立振动监测系统需要解决数据的离散采集问题。本文根据港口传动链的关键设备状态监测要求，设计并搭建了一套先进可靠的振动在线监测系统。

二、港口机械在线监测解决的问题

振动在线监测系统是一款通用的、内含诊断功能的在线设备状态监测系统。以网络通信技术和故障诊断算法为基础，采用集成式的数据采集处理站为主体，能实时并行采集8、16或32通道的振动、油液、转速及其他过程参数。该监测系统在测量振动信号的同时结合了设备的运行状况，从而使其测量更加全面有效，进而可适用于复杂设备的监测（例如变转速设备）。港口机械属于典型的变转速、非平稳工况设备，振动在线监测可有效监测港口机械设备的传动链状态，从而有效减少港口机械的非正常停机，降低维护费用。

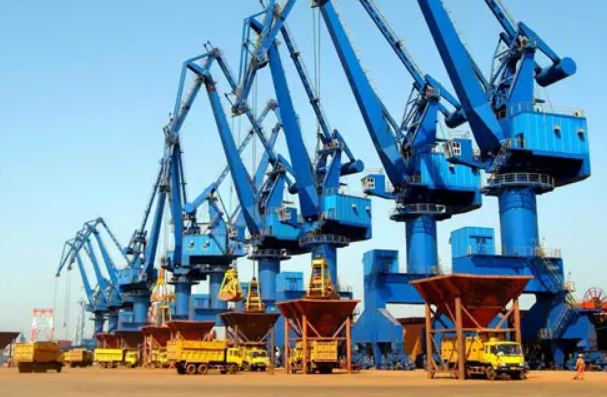

（图片来源：网络）

三、森瑟振动传感器在港口机械在线监测系统上的应用

（1）单轴工业振动传感器：采集设备振动波形样本，生成设备的振动特性，电机运行负载状态并结合传感器的振动特性。

（2）单轴工业温振一体传感器：在采集设备振动波形样本的基础上加装温度芯片，采集设备表面温度，结合振动波形做出预警判断。

（3）三轴振动加速度传感器：对设备进行三个方向的物理量测量，主要适合测试涉及x，y和z向量负载的应用。

（4）防爆振动传感器：对于一些设备工作环境有防爆要求，可配备防爆振动传感器，采集设备振动波形样本，生成设备的振动特性。

（5）温度传感器：采集设备温度样本，对于关键部位进行温度检测。

(6）多通道数据采集器：处理得到后的振动指标、温度指标和报警指标等数据，实时展示在智能监控平台上，达到实时监控被监测设备 运行状态和智能诊断的目的。

四、港口机械在线振动监测涉及到的森瑟科技传感器产品

（1）单轴工业振动传感器：森瑟型号：310A 性能特点： 坚固耐用 、 耐腐蚀封装、 金属焊接密封 、 外壳隔离 、 EMI/RFI屏蔽 、抗冲击保护

（2）单轴工业温振一体传感器：森瑟型号：314AT 性能特点： 温振一体、耐腐蚀封装 、 金属焊接密封 、外壳隔离、 EMI/RFI屏蔽、抗冲击保护

（3）三轴振动加速度传感器：森瑟型号：334A 性能特点:三轴向测量 、4针连接器输出 、粘合剂或螺柱安装 、金属焊接密封 、环形剪切模式 、宽频带响应

（4）防爆振动传感器：森瑟型号：311A 性能特点： 带温度信号输出 、本安认证 、耐腐蚀封装 、 金属焊接密封 、外壳隔离 、 EMI/RFI屏蔽 、 抗冲击保护

（5）温度传感器：森瑟型号：TH742 性能特点:红外线非接触测量、耐腐蚀封装 宽温度测量 、卓越的一致性、一级防雷保护、超强稳定性

（6）多通道数据采集器：森瑟型号：IN-SDG 性能特点：能够和各种系统进行数据交互、 本地HIM显示系统（指征值，报警）、 PLC系统（指征值，报警，简易诊断）、CMS系统（指征值，报警，原始数据， FFT分析，故障诊断）、 工厂内各种大数据处理分析系统（指征值，诊断结果）、 IN-SDG智能振动变送器具有强大的数据处理能力，满足不同类型设备的监测需要、 ARM+DSP 双CPU、RAM: 512M、内部存储器：16G

设备在线监测的意义是减少生产线故障临停次数和累计停机时间，实现设备巡检、维护的智能化，保证设备良好的运行状态，从而保证产品质量，提高生产效率，降低生产成本，减少能耗和排放，提高企业的综合竞争力，是制造业实现可持续发展的重要课题。
