电解液搅拌设备振动监测方案
一、方案概述

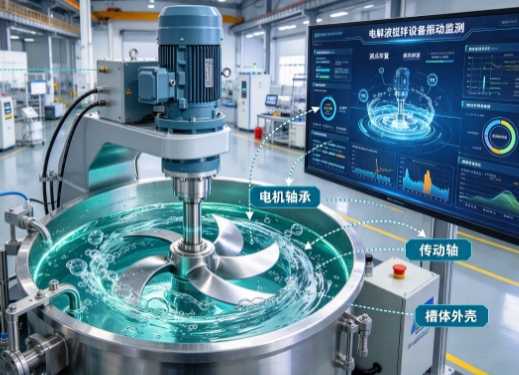

针对能源动力电池生产中电解液搅拌设备的运行监测需求，采用730A系列IEPE三轴微型加速度传感器，对搅拌设备的电机、减速机、搅拌轴、罐体等关键部位进行振动监测，实现设备故障早期预警与预测性维护。
二、730A传感器适用性分析
2.1 产品核心特点
| 特点 | 说明 | 对搅拌设备监测的价值 |
|---|---|---|
| 三轴测量 | 同步测量X/Y/Z三个方向 | 一次安装获取完整振动信息，全面捕捉不平衡、不对中、松动等故障 |
| 高分辨率 | 低噪声输出 | 可识别早期微弱故障信号 |
| 宽频带响应 | 0.7~10000Hz（±5%） | 覆盖搅拌设备低频不平衡到高频轴承故障全频段 |
| 环形剪切模式 | 压电陶瓷敏感元件 | 基座应变灵敏度低，适合金属安装面 |
| 金属焊接密封 | 钛合金外壳，激光焊接 | 防潮、防尘，适应车间环境 |
| 微型立方体 | 10.2mm×10.2mm，重4.1g | 体积小、重量轻，对被测结构影响小 |
| 宽温工作 | -55~+125℃ | 适应电机、减速机附近高温环境 |
| 柔性线缆输出 | 4针轻型接头 | 布线灵活，适合狭小空间 |
2.2 量程选型建议
730A系列提供±50g、±100g、±200g、±500g、±1000g、±2000g多种量程：
| 监测部位 | 推荐量程 | 理由 |
|---|---|---|
| 搅拌电机轴承座 | ±50g 或 ±100g | 常规振动监测，高灵敏度 |
| 减速机轴承座 | ±100g | 齿轮啮合振动较大 |
| 搅拌主轴轴承座 | ±50g 或 ±100g | 关注不平衡与轴承故障 |
| 罐体结构 | ±50g | 结构振动较小，需高灵敏度 |
| 冲击/异常工况 | ±500g以上 | 如需捕捉启动冲击 |
推荐主力型号：730A-100（±100g，灵敏度50mV/g），兼顾灵敏度与量程，适合大多数搅拌设备测点。
三、测点部署方案
以典型双行星搅拌机为例，推荐部署6~8个测点：
| 测点编号 | 安装位置 | 监测对象 | 推荐量程 |
|---|---|---|---|
| V1 | 主电机驱动端轴承座 | 轴承、转子 | ±100g |
| V2 | 主电机非驱动端轴承座 | 轴承、转子 | ±100g |
| V3 | 减速机输入轴轴承座 | 齿轮、轴承 | ±100g |
| V4 | 减速机输出轴轴承座 | 齿轮、轴承 | ±100g |
| V5 | 搅拌主轴上部轴承座 | 轴、轴承 | ±100g |
| V6 | 搅拌主轴下部轴承座 | 轴、轴承 | ±100g |
| V7 | 搅拌罐体侧壁 | 结构振动 | ±50g |
| V8 | 真空泵/液压站 | 辅助设备 | ±50g |
四、监测与诊断方法
4.1 典型故障特征频率
| 故障类型 | 特征频率 | 振动方向 |
|---|---|---|
| 转子不平衡 | 1×转频 | 径向 |
| 轴不对中 | 2×转频 | 轴向+径向 |
| 轴承外圈故障 | BPFO | 径向 |
| 轴承内圈故障 | BPFI | 径向 |
| 滚动体故障 | BSF | 径向 |
| 齿轮啮合故障 | GMF及边带 | 径向+轴向 |
| 桨叶磨损/断裂 | 1×转频及谐波 | 径向 |
| 结构共振 | 固有频率 | 多方向 |
| 机械松动 | 多倍频谐波 | 径向+轴向 |
4.2 报警阈值参考（ISO 10816）
| 状态 | 振动速度RMS(mm/s) | 处理建议 |
|---|---|---|
| 正常 | 正常运行 | |
| 注意 | 2.8~7.1 | 加强监测 |
| 警告 | 7.1~18 | 计划检修 |
| 危险 | >18 | 立即停机检查 |
五、方案价值
早期预警：提前数周发现轴承、齿轮早期故障
精准诊断：三轴同步测量，定位故障部位与方向
减少停机：非计划停机减少50%~70%
降低维护成本：维护成本降低20%~30%
提升质量：保障电解液搅拌一致性
安全合规：减少泄漏风险，满足电池生产安全要求
六、注意事项
防爆要求：电解液区域需确认传感器是否满足防爆认证，730A为标准型，如需防爆需选配防爆型号或加装防爆隔离栅
耐腐蚀：传感器及线缆需远离电解液直接接触，必要时加PTFE护套
电磁干扰：变频器干扰强，线缆需屏蔽并可靠接地
安装刚性：确保传感器刚性安装，避免松动导致虚假信号
基线数据：新设备投运后采集正常工况基线，作为对比依据
定期校准：建议每年校准一次，保证测量精度
七、总结
本方案以730A系列IEPE三轴微型加速度传感器为核心，针对电解液搅拌设备的电机、减速机、搅拌轴、罐体等关键部位进行振动监测。730A具备三轴同步测量、宽频带响应、高分辨率、钛合金密封等特性，非常适合搅拌设备的故障诊断与预测性维护。通过合理选型（推荐730A-100）、规范安装、结合频谱分析与报警阈值，可实现设备故障早期预警，降低非计划停机，保障电解液生产质量与安全。
