通风机振动检测标准及案例

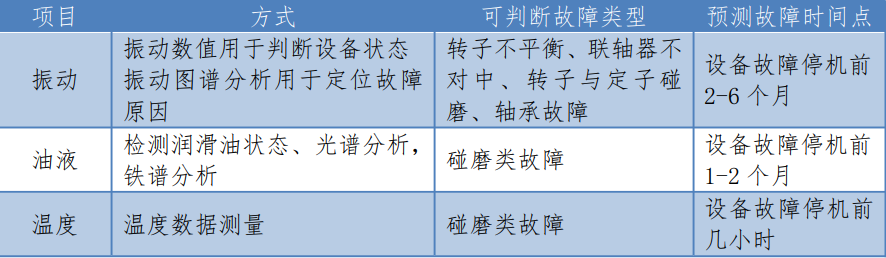

1.振动、温度、油液监测方式对比

机械设备的故障监测方式主要包括 :振动、油液、温度 。


总上所述,振动分析用于判断机械设备故障存在以下优势:

(1)不仅可以反应设备当前运行状态,而且可以通过图谱分析判断设备故障根本原因预测设 备寿命;

(2)振动分析判断机械设备故障类型比温度更为全面;

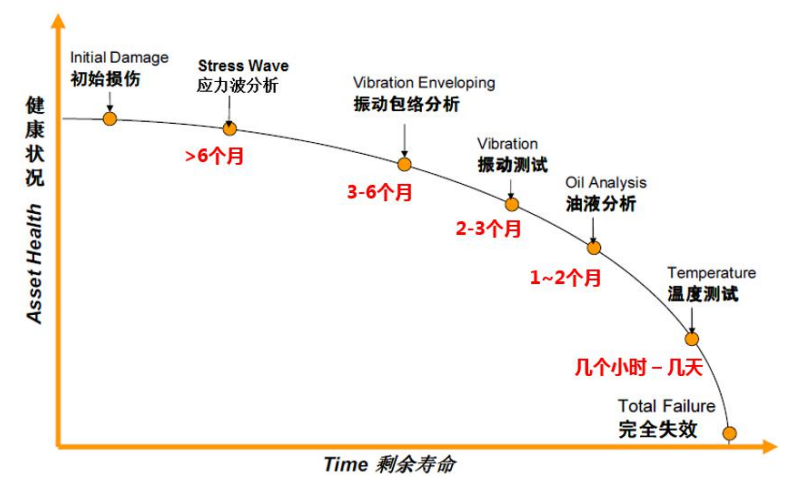

(3)振动分析预测机械设备寿命时间节点早于温度,特别适合这种高速、设备状态恶化速度 较快的设备。当设备出现初期故障时,比如润滑油压力不稳定轴瓦和轴偶尔发生碰磨,此时温度 不会明显升高但是通过振动测试可以得到很明确的反馈,当轴瓦和轴碰磨轴碰磨严重时温度才会 很明显的上升,此时已进入设备故障晚期。如下所示:


2. 中国机械行业关于通风机振动标准

针对现场安装的通风机,关于通过振动参数测量及判断都有详细规定,如下所示:

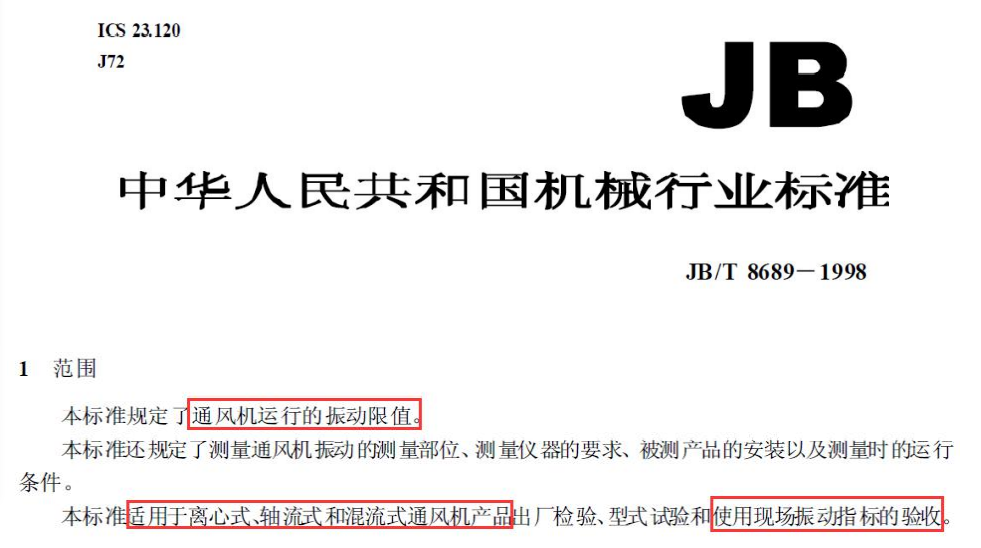

2.1标准类容及适用范围


2.2 机械设备运行振动门限值

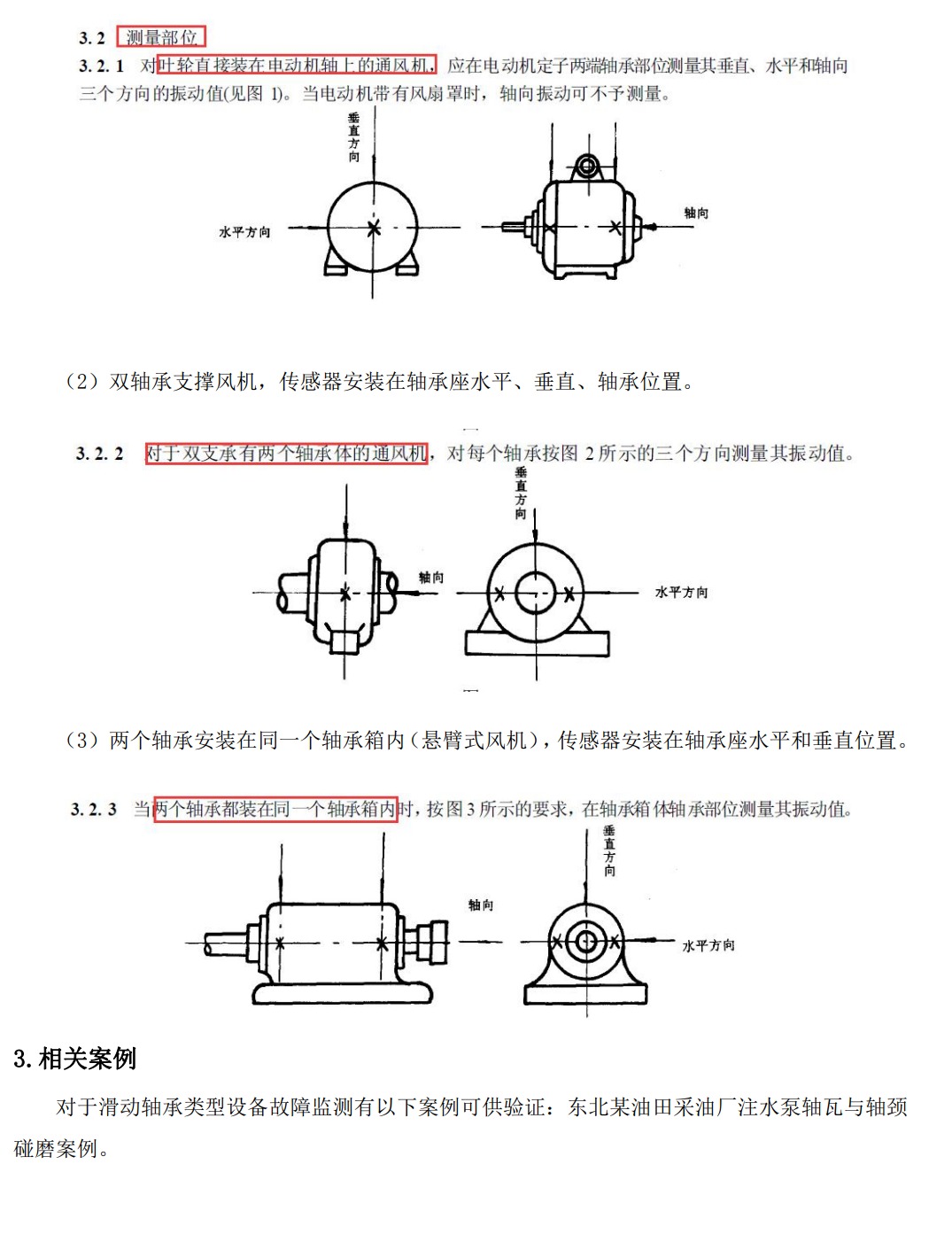

2.3 传感器安装位置

       此标准中明确规定了振动测量时传感器的安装位置为轴承座上,而且轴承座为静止部件,所 以不会存在“导致结构平衡变化从而引起旋转重心偏移的问题”。

(1)叶轮直接安装在点击轴承上的风机,传感器安装在轴承座水平和垂直位置。
