称重传感器的工作原理及应用

称重传感器,作为现代工业与自动化控制系统中不可或缺的关键组件,扮演着将物体的质量或重力信号转换为可测量电信号输出的重要角色。从精密的电子秤到复杂的工业自动化生产线,称重传感器的身影无处不在。然而,其内部工作原理却往往被忽视。本文将深入探讨称重传感器的工作原理,揭示其如何将物理世界的重量信息转化为数字世界的电信号。


一、应变式原理:弹性体与应变片的协同作用

称重传感器的工作原理基于应变式原理,其核心部件包括弹性体和应变片。弹性体是一种能够在外力作用下发生弹性变形的材料,而应变片则被固定在弹性体上。当被测物体放置在称重传感器上时,其重力导致弹性体产生形变,进而使应变片也发生形变。这种形变会导致应变片的电阻值发生变化,从而实现了将重力信号转换为电信号的第一步。

具体来说,应变片通常由金属电阻丝或薄膜制成,具有阻碍电流流动的性质。当应变片受到外力作用时,其电阻值会随形变量的增加而增大,或随形变量的减少而减小。这种电阻值的变化可以通过惠斯通电桥电路进行放大和测量。

二、惠斯通电桥:电信号放大的关键

惠斯通电桥是一种用于测量电阻变化的电路,由四个电阻(包括两个应变片和两个固定电阻)组成。当传感器受力导致应变片电阻发生变化时,电桥会失去平衡,从而在输出端产生电信号。这个电信号的大小与传感器受力成正比,且可以通过调整电桥的激励电压和电阻值来进行优化。

三、信号处理与输出

称重传感器的输出信号通常是毫伏级的电压信号,需要经过放大和滤波等处理才能被后续电路或系统识别和处理。放大电路可以将微弱的电压信号放大到适合后续电路处理的范围,而滤波电路则可以去除信号中的噪声和干扰,提高信号的稳定性和准确性。

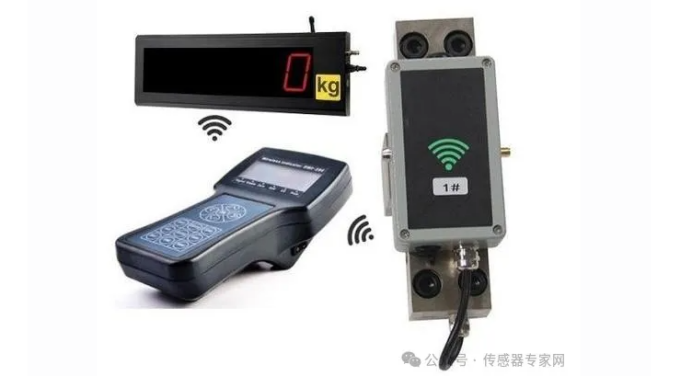

最终,经过处理后的电信号可以被送入A/D转换器进行数字化处理,或者直接输入到PLC(可编程逻辑控制器)或二次表等显示设备进行示数。这样,我们就能够直观地看到被测物体的重量信息。

四、应用与挑战

称重传感器广泛应用于各种需要测量物体重量的场合,如工业自动化生产线、物流仓储、食品加工等领域。然而,其在实际应用中也面临着一些挑战,如环境干扰、温度变化、长期稳定性等。为了解决这些问题,研究人员正在不断探索新的材料和工艺,以提高称重传感器的性能和可靠性。

总结

称重传感器的工作原理基于应变式原理和惠斯通电桥电路,通过弹性体和应变片的协同作用将物体的重力信号转换为可测量的电信号输出。这一过程中涉及了电阻变化、电信号放大、滤波和数字化处理等多个环节。随着技术的不断进步和应用领域的不断拓展,称重传感器将继续在工业自动化和智能制造领域发挥重要作用。同时,我们也期待未来能够出现更多创新性的技术和解决方案,以应对称重传感器在实际应用中的挑战和难题。

来源:传感器专家网,转载此文是为传递更多信息,如有侵权请联系删除
