森瑟传感器在物流分拣设备健康状态监测上的应用

近几年,物流在全球迎来新变革,移动物联网和大数据成为推动新变革的核心引擎。物流从 开始至今,经过多年的积累和沉淀,从零散的物流分化 到如今越来越规模化、体系化和专业化;在物流技术在 实现升级的同时,分拣技术作为其中最为重要的部分, 也发生了重大的变化。

物流分拣不同于其他物流形式的功能要素,也是决定配送环节成败的一项重要支持性工作。它是完善送 货、支持送货准备性工作,物流分拣的效率和质量是配 送企业进行竞争和提高自身经济效益的重要因素。提高 分拣及配货效率可以大大提高送货服务水平,所以,分 拣配货是影响整个配送系统水平的关键要素之一。

分拣技术主要涉及自动分拣系统,是先进配送中心所必需的设施条件之一。自动分拣系统能 连续、大批量地分拣货物,分拣效率高,误差率极低,能有效提高作业效率,最大限度减少人工 劳动强度和成本。随着我国蓬勃发展的物流业,自动化化分拣在很大程度上推动了整个物流分拣 的效率,为企业节省的人力,优化管理模式,提升公司运营管理效率。 自动化物流分拣线的主要组成结构有:物流传送轨道,多个物流传送带,物流分拣推车,物 品扫描仪等。物流传送带是自动化物流分拣中的重要组成部分,其在整个系统中所起的主要作用 为承载和输送货物。物流传送带主要包括承重平台与工作皮带,马达等单元部件之间的配合度要 求较高,但是在实际运作过程中,承重平台和工作皮带之间总会出现相互影响和干涉的情况,从 而影响物流传送带的正常运行。 根据传送带在实际运作过程中出现的问题,开发用于监测传送带振动的配套产品,用振动传 感器等形成对传送带输出振动异常的监测,减少传送带在运作过程中发生不良造成机器故障/误分拣/停机等方面的故障,从而提高分拣效率。同时在物流场景中,还打算推出用振动传感器监 测电机噪音,用振动测试代替人工检测等项目,为物流传送设备在实际生产运作中节约成本,提高效率。

1) 物流传送带振动监测

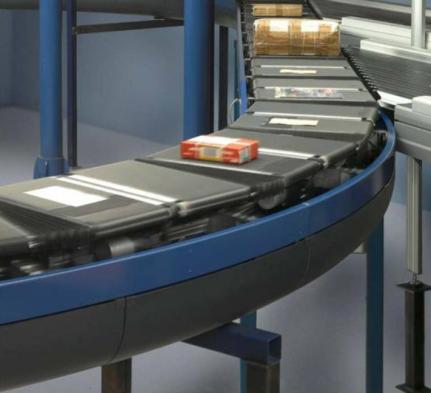

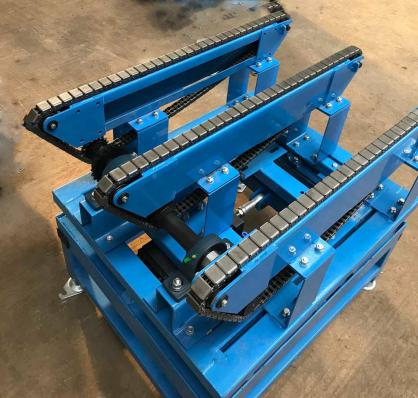

物流传送设备很多,针对模组带分流合流分拣系统,如上图。将振动传感器安装在传送带两 侧的固定架上,采集产品在传送带上运行带来的振动,当振动发生异常,产生异常冲击信号发送给报警器或后台监控系统,工作人员可实时监测,实时预警。(适合嵌入式感知器件预安装&后 安装设备运维方案)

2) 生产线振动冲击监测

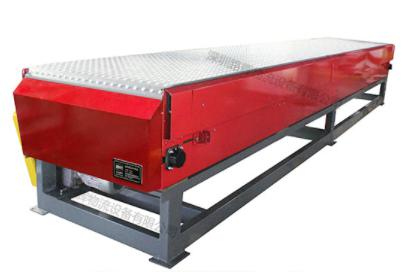

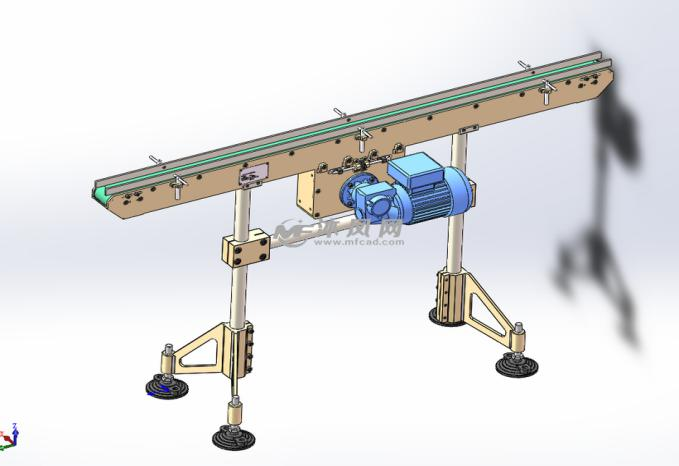

将传感器安装在物流传送带电机上,通过电机振动采集频率,如电机振动出现异常,发生报警,将时时监测电机运作。通过对振动的实时监控,获取有效频段的振动数据,当出现异常立即 预警,报警,提前预测与风险防范。(适合嵌入式感知器件预安装&后安装设备运维方案)

3) 适合嵌入式感知器件预安装简介 感知器件建议:548B-50 & 561BT-50

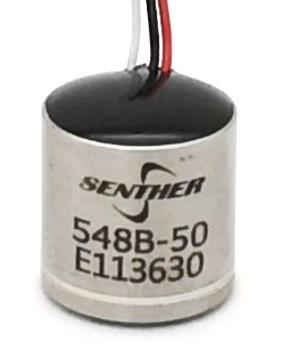

感知器件建议:548B-50 & 561BT-50 548B&561BT 系列产品是一款可同时测量振动和冲击的 IEPE 嵌入式加速度传感器,其特点是采用环形剪切模式的陶瓷晶体 为敏感元件,具有长期保持输出稳定的特性。此加速度传感器 的内部电路是采用三线制系统,提供恒压激励的同时传输低阻 抗电压输出信号,专业的电路设计满足了无线应用中电池供电 时,对传感器的低功耗的要求。信号地与外壳相连,可配置绝 缘垫片或基座;同时信号放大电路设计考虑了极性反向保护。 548B 产品采用了重量轻、激光焊接密封的不锈钢外壳封装结 构,3 引线输出方便客户后续的组装和电气连接,紧凑的圆柱状 结构适合嵌入式安装于各类振动冲击测试设备。548B 系列产品具有宽频带响应特性,对于轻 型结构的动态振动和冲击测量应用来说绝对是最佳选择。

产品特点: · 微型结构、小体积安装 · 低功耗,温度振动同时测量 · 导线输出 · 宽操作温度范围 · 宽频带响应(0.4-10KHz) · 粘合剂安装 · 环形剪切模式

应用:• 物流滚珠模组带分拣设备 • 物流传送带电机轴 • 设备健康监测 • 工业物联网 • 无线设备 • 振动测试 • 嵌入式设备

采集硬件建议:INSDG-MINI & INSDG-WIFI 采集软件建议:Simple Soft (故障指示反馈收集,带特征值反馈,可自研)& Deep Soft (带 有深入分析的功能,可以与客户端的平台进行深入融合,并协助开发应用)

4) 后安装设备运维方案介绍

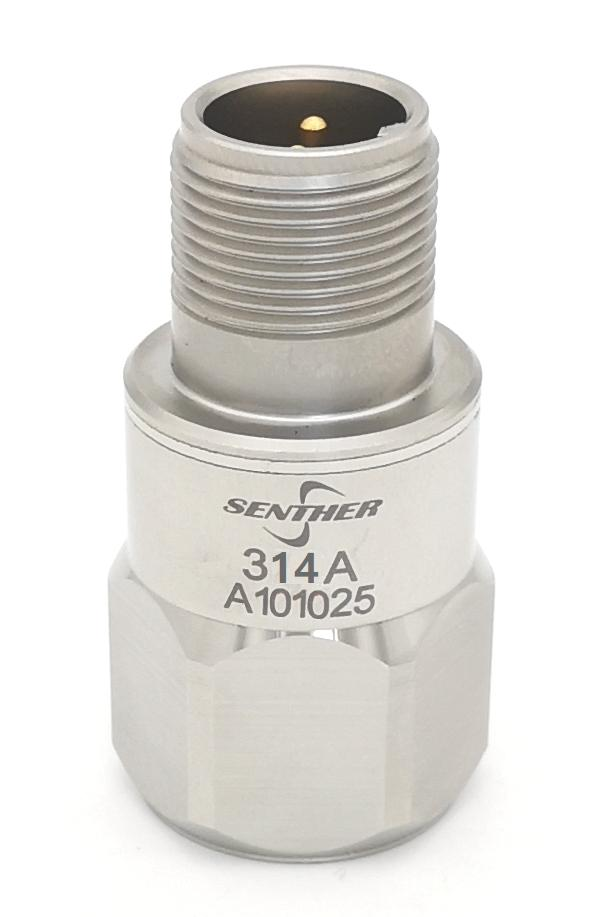

感知器件建议:314A-80 & 314A-10-LF 314A 系列产品一款工业振动测量用 IEPE 加速度传感器


其特点是采用环形剪切模式的陶 瓷晶体为敏感元件,具有长期保持输出稳定的特性。此加速度传感器的内部电路是在 IEPE 系 统的两线制上同时提供恒流源激励和传输低阻抗电压输出信号,信 号地内部屏蔽,并与外壳隔离;同时信号放大电路设计考虑了极性 反向保护。外壳采用激光焊接工艺以保证产品的密封性;输出连接 头采用标准的 MIL-C-5015 玻璃绝缘连接器以满足不同环境下使用 时输出的稳定性;314A 系列加速度传感器支持粘合剂安装,也支持 1/4-28 的螺纹孔牢固安装。314A 系列加速度传感器具有频带响应 宽和抗冲击的特性,所以常在有意外冲击信号的环境下用于工业振 动监控。另外,森瑟科技还提供与标准 MIL-C-5015 接头配套的线 缆,型号 16A-L 可选,具体参见配件表格。

产品特点: · 坚固耐用,适合运维安装 · 超高频率响应(0.4-20KHz) · 耐腐蚀封装 · 宽操作温度范围 · 粘合剂安装 · 环形剪切模式

应用:• 物流滚珠模组带分拣设备 • 物流传送带电机轴 • 设备健康监测 • 工业物联网 • 在线设备 • 振动测试

采集硬件建议:IN-SDG & INSDG-PLUS 采集软件建议:Simple Soft (故障指示反馈收集,带特征值反馈,可自研)& Deep Soft (带 有深入分析的功能,可以与客户端的平台进行深入融合,并协助开发应用)

随着物流行业的日新月异,新零售与新物流的发展,物流配套分拣将会提出更高的要求,智 能物流设备,要求效率高、准确率高,分拣范围广,适用于电商、快递、物流快运、服装、母婴 产品、图书、食品、医药等行业。后续对智能物流装备,如设备定期维护,故障排除,零备件供 应,远程监控等,通过传感器对智能物流设备的实时监测,能更好的检测智能物流设备的运行与 预警和维护,提高了设备使用效率,有效的节省了企业开支与人力投入,推动了智能物流仓储的 进一步发展
