森瑟传感器在注塑机高温压力监测行业的应用

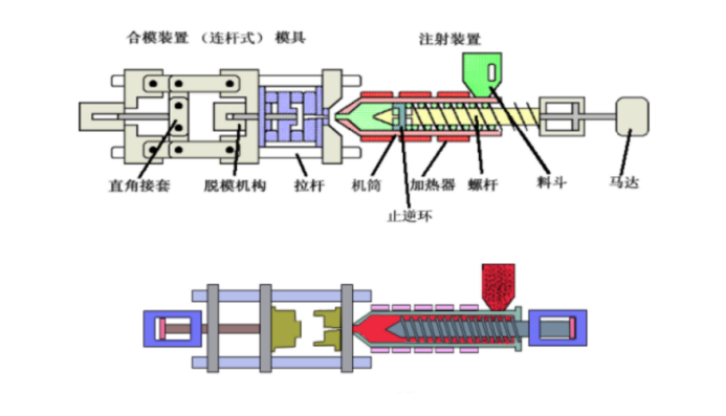

注塑机是一类基础工业机器,塑料机械包括三大品类,依次是注塑机、挤出机、吹塑机。其中尤其以注塑机占比最大。 目前注塑机占整个塑料机械 70%左右。注塑机的原理。 注塑机是借助螺杆(或柱塞)的推力,将已塑化好的熔融状态(即粘流态)的塑料以高压快速注射入闭合好的模腔内,经固化定型后取得制品的工艺过程。 其经历合模、注射、保压、冷却塑化、开模、脱模等动作过程。

注塑机又名注射成型机或注射机。它是将热塑性塑料或热固性塑料利用塑料成型模具制成各种形状的塑料制品的主要成型设备。分为立式、卧式、全电式。注塑机能加热塑料,对熔融塑料施加高压,使其射出而充满模具型腔。

注射系统的作用:注射系统是注塑机最主要的组成部分之一,一般有柱塞式、螺杆式、螺杆预塑柱塞注

射式3种主要形式。应用最广泛的是螺杆式。其作用是,在注塑料机的一个循环中,能在规定的时间内将一定数量的塑料加热塑化后,在一定的压力和速度下,通过螺杆将熔融塑料注入模具型腔中。注射结束后,对注射到模腔中的熔料保持定型。

注射系统的组成:注射系统由塑化装置和动力传递装置组成。




主要应用的注塑机的类型有:

按锁模力大小分类:小型机、中型机、大型机

按物料塑化方式分类:柱塞式、螺旋式、螺旋预塑柱塞注射式

按注射和锁模装置排列方式分类:卧式、立式、角式

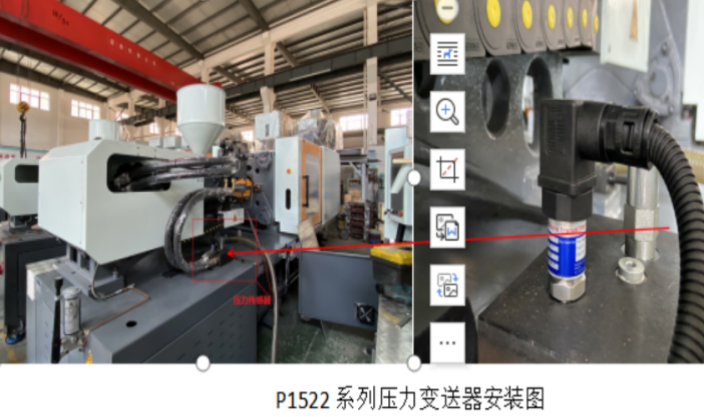

传感器应用实例

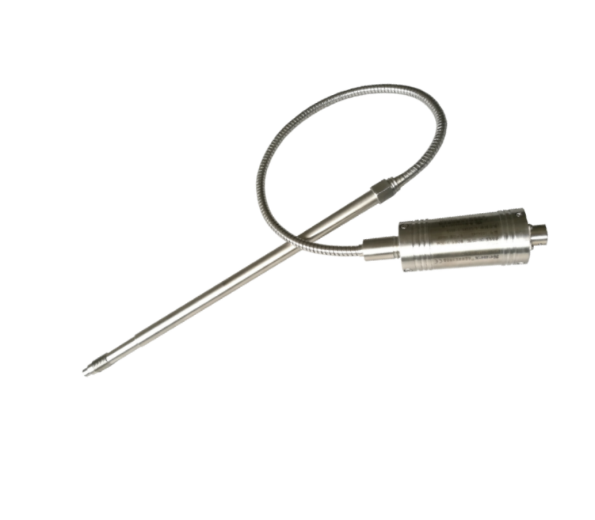

           特性

       •测量压力

       •耐高振动

       •总误差范围为1.5%

       •插针式连接器

       •ASIC数字温度补偿

           性能:

       •量程:3.5~2000 bar

       •总误差:±1.5%(TEB)

       •输出:4-20mA\0-10V

       •供电:8-32V

       •补偿温度:-25 to 85°C

       •工作温度:-40 to 125°C
