森瑟传感器在高压断路器上的应用

高压断路器在电力系统担负着控制与保护的双重作用,其性能的优劣直接关系了电力系统能否安全运行。高压断路器机械特性参数是判断其性能的重要指标。

高压断路器是一种能够实现控制与保护双重作用的电器,是电网中最重要的控制和保护设备,也可以说是自动装置的执行元件,高压断路器种类很多,按不同灭弧介质分类有油断路器、空气(真空)断路器、六氟化硫(SF6)断路器等,广泛用于电力系统的发电厂、变电站、开关站及用电线路上。它在高压设备中是一种最复杂、最重要的电器,在高压供配电系统切断短路电流时,将产生强烈的电弧,所以高压断路器具有可靠的灭弧装置。高压断路器在电网中的作用主要有:

    (1)在电网正常运行时,根据电网的需要,接通或断开电路的正常运行条件下空载电流和负载电流,以输送及倒换电力负荷,这时起控制作用。

    (2)在电网发生故障时,高压断路器在继电保护装置的作用下,和保护装置及自动装置相配合,迅速、自动地切断故障电流,将故障部分从电网中断开,保证电网无故障部分的安全运行,以减少停电范围,防止事故扩大,这时起保护作用。

位移传感器用于高压断路器机械特性测量,可通过测量动测头与静测头之间的距离,判断断路器的开合状态,并计算出动测头的速度与位移。LVDT位移传感器具有很好的动态响应特性,比较适合高压断路器高速位移测量。电位计原理直线位移传感器因为成本低,在高压断路器测试仪中应用更为广泛。传感器安装使用过程中应规范操作,测杆与断路器动测头可靠地固定在一起,当动测头运动时与传感器测杆之间不能有相对晃动,否则可致使测量数据误差增大。

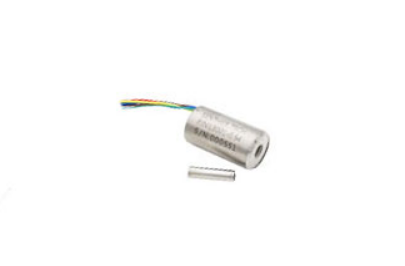

森瑟科技推荐型号:L3001 LVDT位移传感器



特点

•高分辨率•大信号输出•抗冲击设计•外形紧凑•质量轻•封装可靠

应用

•航天航空•电磁阀控制•过程控制及自动化

更多应用案例分享,请联络森瑟科技专业技术服务团队。
